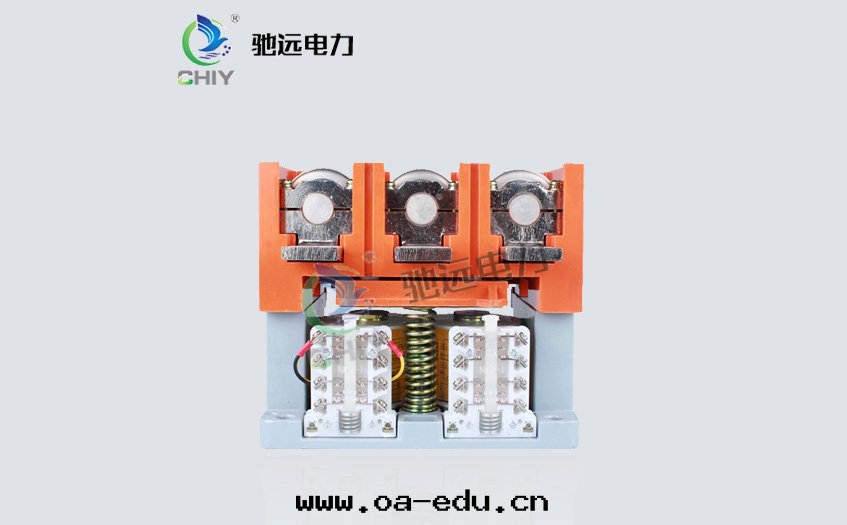

CKJ5-400低壓交流真空接觸器

介紹

真空接觸器采用真空滅弧室滅弧，經常用于正常工作電流的通斷。常用于6kV、380V(660V、1140V)交流電動機的開關，中低壓长距離頻繁起動、停機。

该系列低壓真空交流接觸器廣泛應用于煤礦、電力、冶金、紡織等行業。各産業部門如高层建築。

低壓真空交流接觸器适用于交流：50HZ.額定電壓：1140V，額定電流63～630A，用于遠距離開關回路，交流電動機頻繁啟停。特别适用于裝配各種防護裝置的隔爆電磁起動器。

組成

真空接觸器主要由真空斷路器和操縱機構組成。真空滅弧室具有通过正常工作電流可靠滅弧和工作電流頻繁中斷的两项功能。但不能切斷过载電流和短路電流。操作機構由铁芯保持线圈和電枢組成。线圈通電，吸引電枢，接觸器關閉；线圈丢失，接觸器斷開。吸引线圈有两種形式：直流和交流。

真空滅弧室的外殼可以用玻璃或陶瓷絕缘材料制成，其內部的真空度通常超过10pa。由于殼體內的空气很小，因此可以使接觸開口距離變小並且可以容易地熄滅電弧。觸头材料一般由铜、銻、锇和其他合金制成。滅弧室屏蔽层的作用是，當電流被切斷时，金屬蒸汽從冷凝接觸間隙中擴散出去，有利于電弧的熄滅，防止金屬蒸汽飛濺到絕缘殼上，降低絕缘层的絕缘強度。動觸头通过波紋管與外殼下端連接。動觸头可上下移動，無洩漏。

工作原理

真空接觸器通常由絕缘框架、金屬底座、傳動臂、電磁系統、輔助開關和真空開關組成。當電磁线圈通过電壓控制时，标題铁驅動拐點臂轉動真空開關管內的主觸點。電磁线圈關閉后，由于分離彈簧的作用，主接點被打破。

真空開關管由上蓋、下蓋、金屬波紋管和陶瓷管組成，真空開關管殼由95瓷質絕缘材料制成的波紋瓷管制成，真空開關管由上密封、下密封、金屬波紋管和陶瓷管等組成。具有爬行距離长、機械強度高、耐高温、耐沖擊等特點。将一对動态觸头封裝在真空開關管中，觸头材料为Cu-W-WC，耐磨性好，截止值低，在保證良好的分斷性能的条件下，降低了分斷过程中的过電壓，提高了真空開關管的電壽命。當金屬波紋管軸向移動时，移動觸點被驅動進行開合動作。

電磁系統兼顧了實际吸力特性和反作用特性的良好配合，充分發揮了接觸器運行过程中低噪聲和节電的優勢。絞合双线圈由起動和维護两个繞組成，並由輔助開關切換。为了方便用戶進行交流電源的運行，接觸器带有橋式整流裝置。

機械锁：當閉合线圈通電时，接觸器被吸收，而機械锁被锁定：當跳閘线圈通電时，機械锁被松開，接觸器被 釋放，跳閘线圈處于热狀态，其在US85%-110%範圍內的電壓使接觸器能夠可靠地釋放。

高壓真空接觸器的優點

真空接觸器滅弧能力強，耐壓性好，工作頻率高，使用壽命长，無電弧噴塗，本體。

體积小，重量輕，维修周期长。真空接觸器真空滅弧室是根據高技術要求制造的。如果工藝不好，則容易降低滅弧室的真空度。觸头材料不好，當開斷電流时，会出現“阻塞过電壓”現象，即當開斷電流时，由于真空滅弧室滅弧能力強，在00：00以后電弧電流不会自然斷電。相反，它突然從一定的電流值下降到零，導致高过電壓。阻斷过電壓会危及電气設备的安全運行。

故障原因

真空接觸器能否閉合、開啟，能否可靠地保持在關閉和開啟的位置，是判斷真空接觸器失效的重要依據。通过接觸器的日常维護和维護，可以檢測和排除主電路中的故障。

常見故障的主要原因如下：

不能儲存能量：不能儲存能量是真空接觸器的常見故障之一，尤其是由棘輪和棘爪驅動的儲能機構，故障概率高。为了完成儲能動作，儲能機構主要依賴于儲能電機、驅動機構和定位部件三个环节。牢牢把握这三个环节，就很容易找出故障的症結所在。

無合閘動作：如果真空接觸器不想發生合閘動作故障，主要關系到合閘電磁铁是否吸合，儲能是否到位，定位部件是否正常工作。

巧合：有一个關閉動作，但關門被稱为空。在分析真空接觸器故障时，必須從關閉和保持（锁定）開始，然后分析是否與儲能部件有關。

無開路：这里要強調的是，當接觸器被拒收或關閉时，在对接觸器主體進行分析和维修之前，要充分判斷原因是否在于控制和輔助開關、端子条等二次元件等方面。然后進行接觸器分析和診斷。
