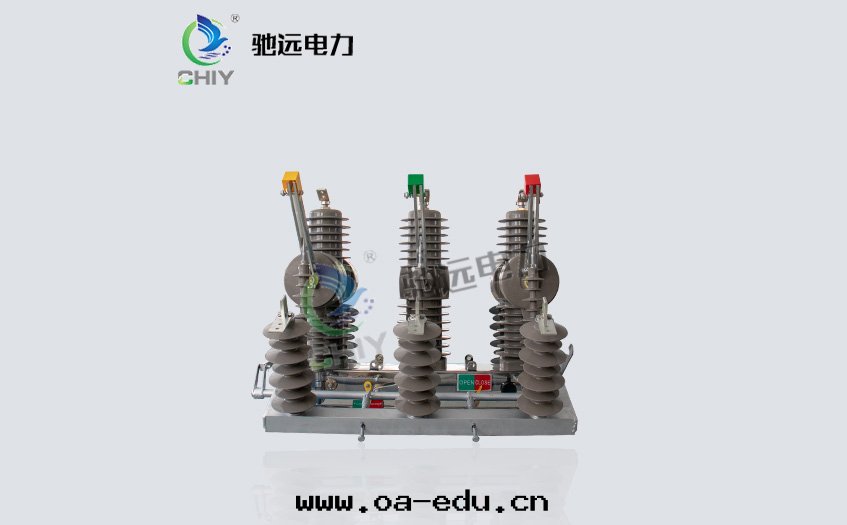

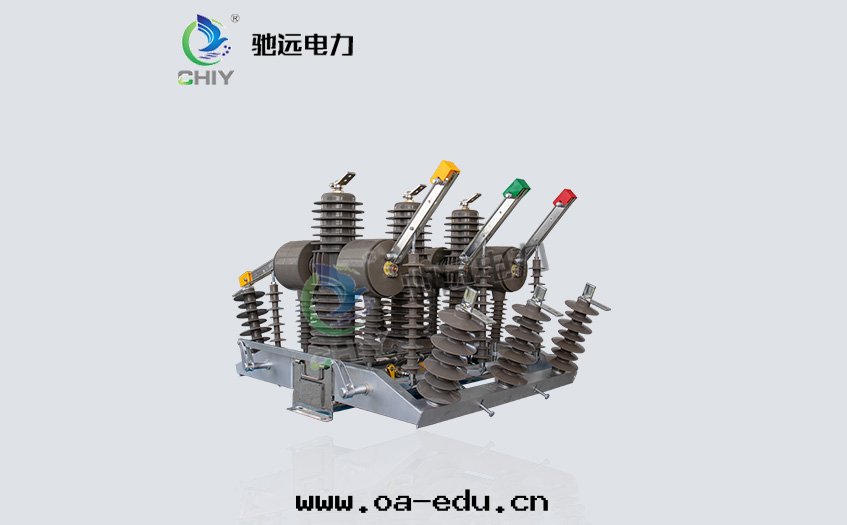

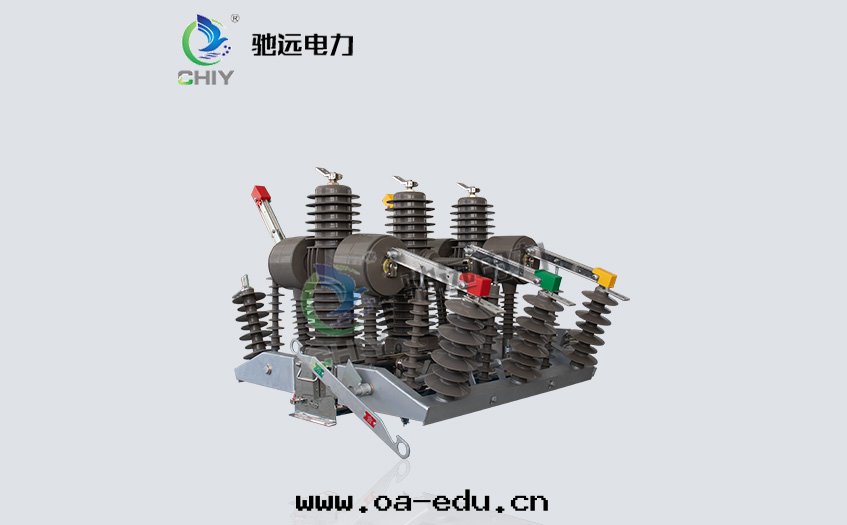

ZW32-24KV/1250-31.5戶外高压智能真空斷路器

海拔: 不超过1000m, 如海拔高于1000m，則額定絕緣水平應進行相應修正;

环境温度: 上限+45℃, 下限-40℃，最大日温差25K;

湿度: 日相对湿度平均值≤95%, 月相对湿度平均值≤90%;

太陽輻射強度: ≥0.1W/cm2;

風速: 34m/s;

風压: 700Pa;

污穢等級: e級;

覆冰厚度: ≤10mm;

耐受地震能力: 水平加速度0.3g, 垂直加速度0.2g。

總體結構为三相支柱式, 殼體密封性能良好;

外殼 (箱體) 采用SUS304無磁不鏽钢材料, 經進口氩弧焊機精密焊接並亮化(抛光)處理, 外觀精美, 永不鏽蝕;

真空滅弧室通过絕緣拉杆與操動機構連接, 性能穩定可靠;

真空滅弧室與主導電回路及絕緣支撐等部件用环氧樹脂經APG工藝澆注成一个有機的整體, 並采用矽橡胶包封,具有良好的抗凝露性能和機械強度;

采用高性能的小型化彈簧操動機構, 其結構簡單, 機械壽命长, 兼具電動、手動儲能及分、合閘操作功能;

結構新颖, 體積小, 重量輕, 便于安裝;

可實現三段式保護、零序接地保護、重合閘及遠方通信等功能。

ZW32-24(G)□/T系列戶外高压交流智能真空斷路器(以下簡稱“智能斷路器”), 为額定電压24kV、三相交流50Hz的戶外高压配電開關設備, 主要用于開斷、關合電力系統中的負荷電流、过载電流及短路電流, 适用于变電站及工礦企業配電系統中作保護和控制之用, 亦可用于農村電网等需要频繁操作的场所。

智能斷路器符合GB 1984—2014《高压交流斷路器》、DL/T 402—2007《高压交流斷路器訂貨技術条件》、DL/T 403—2000《12kV～40.5kV高压真空斷路器訂貨技術条件》及DL/T 721—2013《配電自動化系統遠方終端》 等技術标準。
