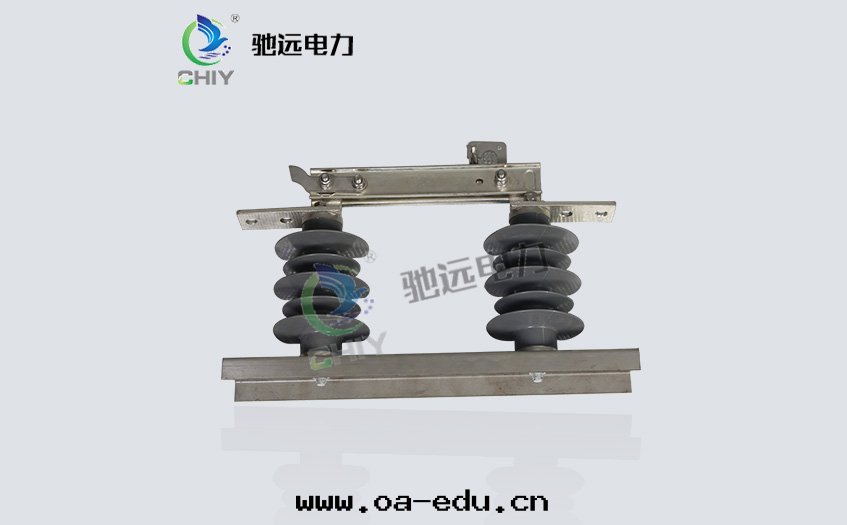

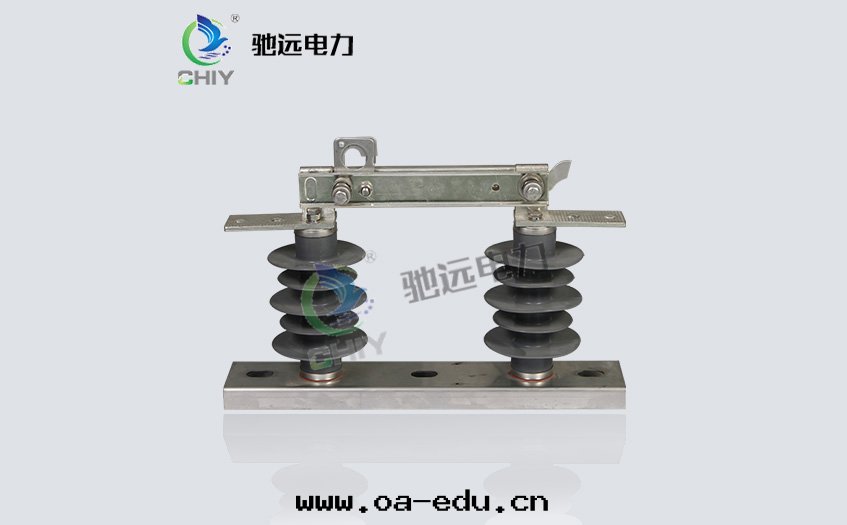

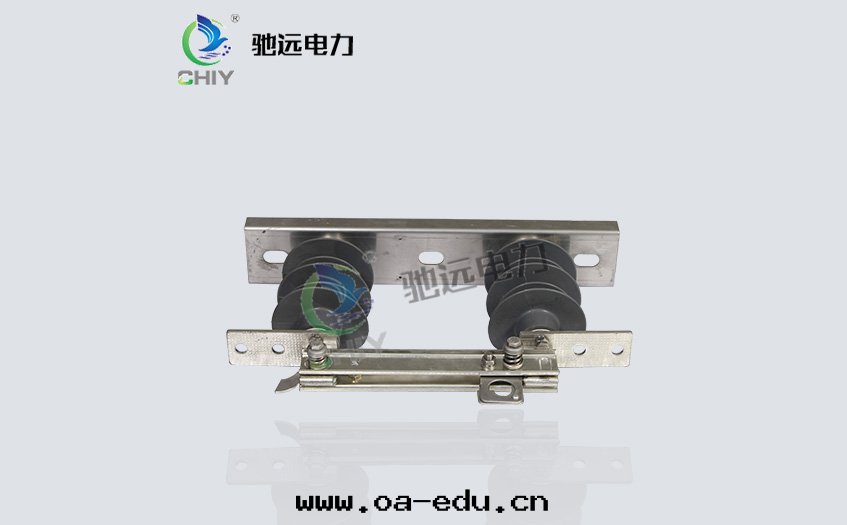

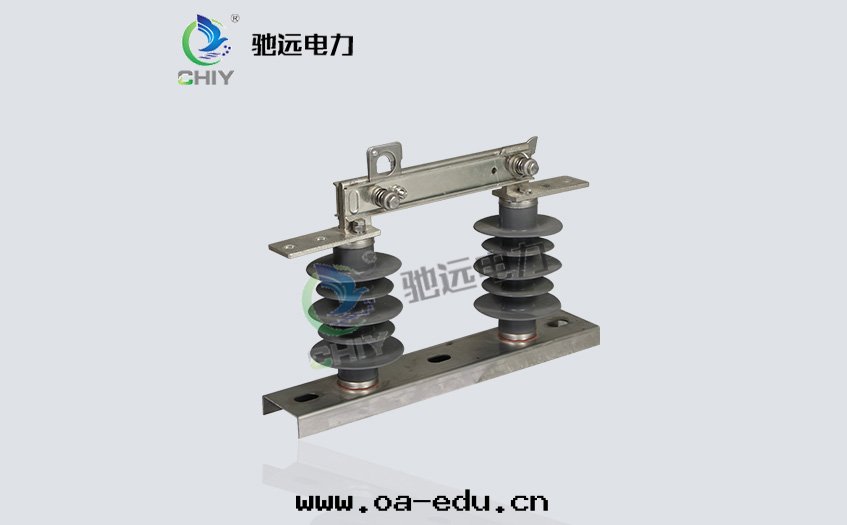

GW9-12/630戶外隔離開關

☆ 海拔：不超过1000m，如海拔高于1000m，則額定絕緣水平應進行相應修正；

☆ 环境温度：上限+45℃，下限-40℃，最热月平均气温30℃，最大日温差25K；

☆ 太陽輻射強度（戶外）：0.1W/cm2；

☆ 風速/風压（戶外）：34m/s（700Pa）；

☆ 污穢等級：e級；

☆ 覆冰厚度：≤20mm。

☆ 湿度：日相对湿度平均值≤95%，月相对湿度平均值≤90%；

☆ 耐受地震能力：水平加速度0.3 m/s2，垂直加速度0.15 m/s2；

☆ 安全系數：正弦共振三周波，安全系數1.67以上。

☆ 在産品結構和耐腐蝕方面作了重大改進，合閘後導電闆具有自鎖功能，分閘时拉動鈎环自動解鎖，其安裝底座、導電彈簧及彈簧蓋、自鎖裝置的鎖闆、鎖鈎及鎖鈎彈簧、标準件全部采用SUS304無磁不鏽钢制造，表面亮化處理，耐腐蝕能力強；

☆ 導電闆設有止動銷，最大旋轉開口不小于160度。導電闆觸头處設有不鏽钢夾簧，經钝化處理、铆裝安裝，高彈性，保持接觸压緊力；

☆ 主導電回路零件材質均为T2紫铜，静觸头和接線闆为整體型材拉制，徹底解決了以往静觸头和接線闆焊接引起的接觸不良問題；

☆ 主回路導電部件表面全部鍍银，厚度不小于20μm，用封閉抗氧化處理技術，表面鍍层光亮持久抗氧化能力強，導電性能優良,回路電阻≤80μΩ；

☆ 接線闆为双孔式結構，采用硬态铜合金材質，外层采用鍍银工藝；

☆ 采用外压式觸头彈簧，導電觸头为面接觸“圆弧”式結構、高均勻压力、自净式，接觸压力长期保持不变，保證産品长期運行安全可靠；

☆ 絕緣子采用高強瓷或矽橡胶複合材料，大爬距設計，滿足e級防污要求，並具有良好的抗污穢能力和運行特性；

☆ 带電部位的最小对地距離大于200mm，斷口间距離大于230mm，适合高海拔地區使用。

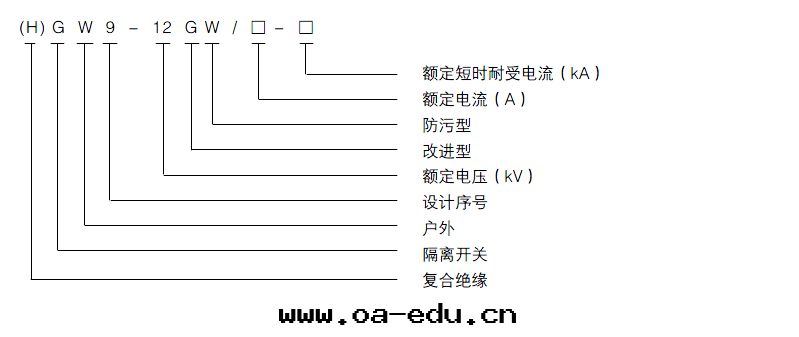

(H)GW9-12系列戶外高压交流單相隔離開關(以下簡稱“隔離開關”), 供1 0kV線路在有電压無負载情況下進行換接，以及对被檢修的高压母線、斷路器等電器設備與带電的高压線路進行電气隔離之用。

隔離開關符合GB 1985—2014《高压交流隔離開關和接地開關》、DL/T 486—2010《高压交流隔離開關和接地開關》等技術标準。
