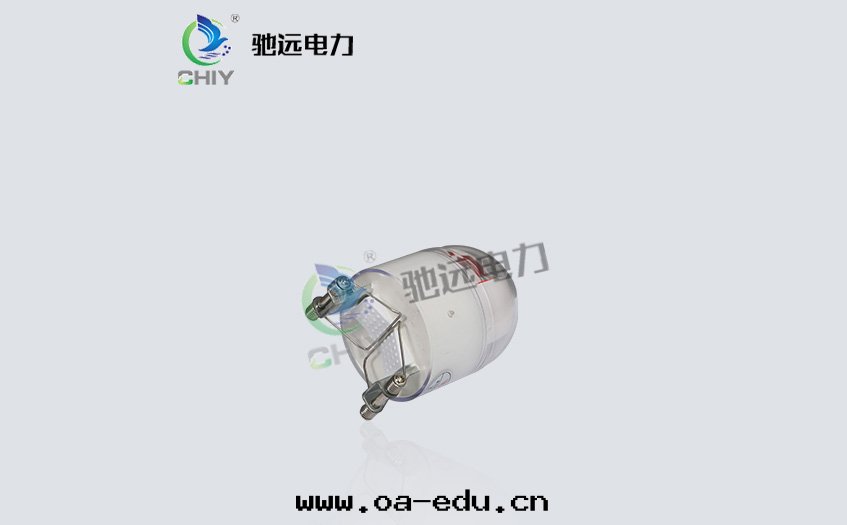

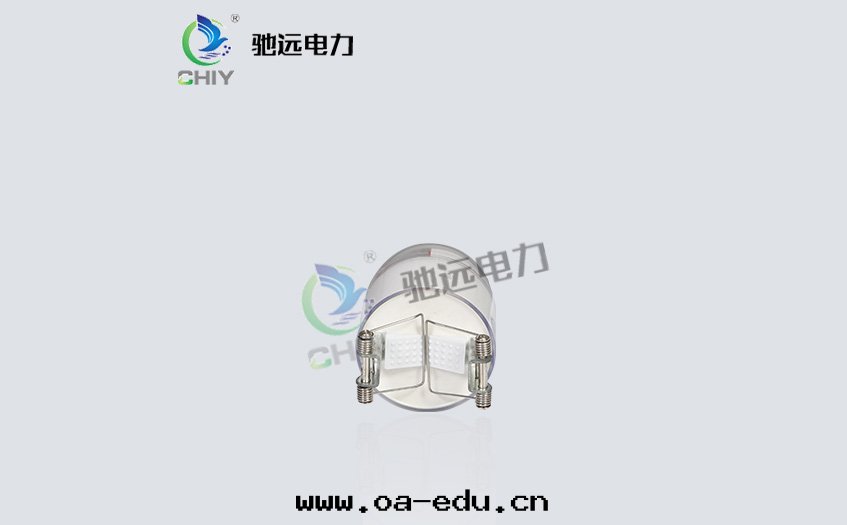

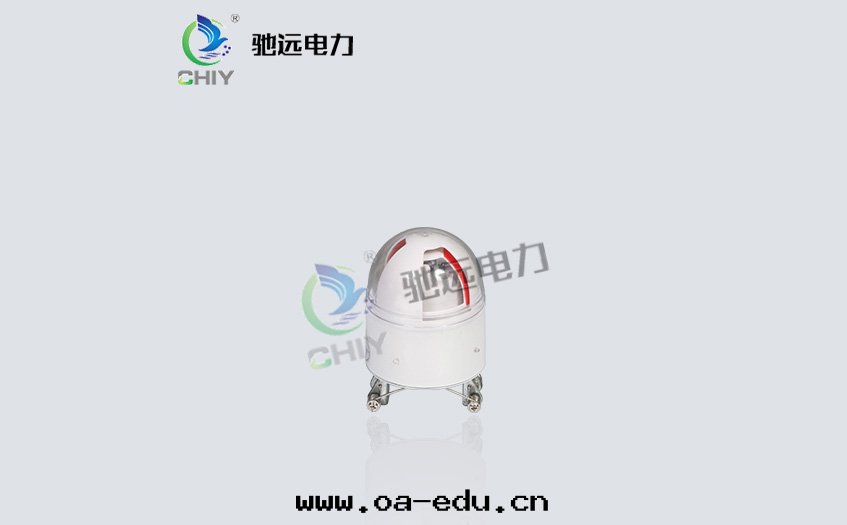

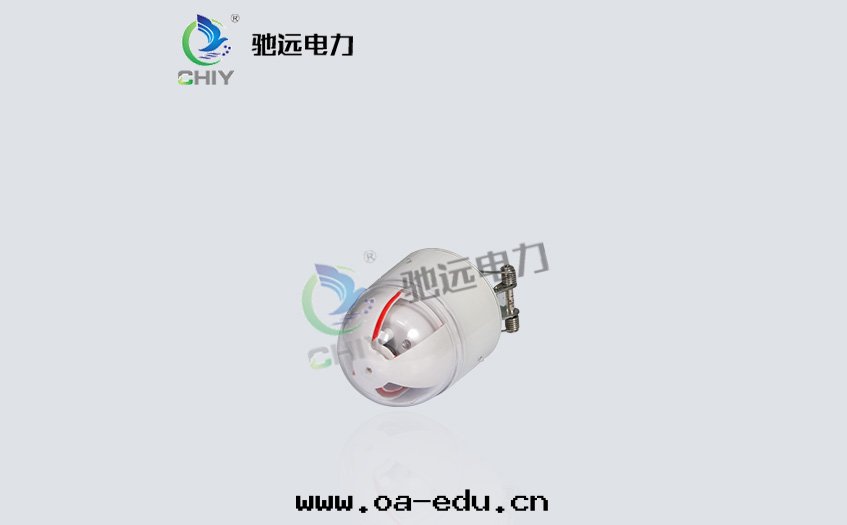

JDG-Y线路故障指示器

1、根據應用对象的不同，线路故障指示器可分为三種類型：架空式、電缆式和闆式。

架空式故障指示器傳感器和顯示（指示）部分集中在一个單元內，通过固定在架空线路上的機械方式（包括導线和絕缘導线），架空式故障指示器一般由三个相序故障指示器組成，且可带電气裝置拆卸，安裝过程中不出錯报警。

電缆類型故障指示器傳感器和顯示(指示)部分集成在一个單元中，機械固定在電缆线路(總线)上，通常安裝在電缆分线盒、环形网櫃、開關設备等配電設备的架空四合一故障指示器JK-4上。它由三个相序故障指示器和一个零序故障指示器組成。

面闆式故障指示器由傳感器和顯示單元組成，顯示單元通常嵌入在环形网絡機箱中，開關設备操作者面闆上的指示j傳感器和矽顯示單元通过光纖或無线通信，在二次側之間可靠地絕缘。

2、根據其是否具有通信功能故障指示燈，可分为本地线路故障指示燈和带线故障指示燈。

本地故障指示器檢測线路故障並在現场翻轉或閃爍。開銷二合一故障編写器不具备通信功能，故障檢測仍需人工參與。

所述具有通信的故障指示器由故障指示器和通信設备(也稱为集中器)組成，所述故障指示器不僅檢測线路故障，而且還檢測向通信設备發送故障信息的短距離無线傳輸。通信設备通过無线公共网絡或光纖模式重新連接開銷四合一故障指示器JK-4，以将故障信息發送到主站。具有通信故障指标，還可以选擇遙測和遙測功能，以及遙測信息，以及交換、交換、能量儲存等，可以向主站报告。

3、根據线路故障指示器的功能，可分为短路故障指示器、單相接地线路故障指示器、接地和短路线路故障指示器。

短路线路故障指示器(又稱二合一故障指示器)是用来指示短路故障電流的裝置。故障檢測的原理是通过電流的正突變和线路的功率損耗来檢測故障。根據短路的特點，架空线路故障指示燈报價，通过電磁感應法測量线路中電流突變和持續时間来判斷故障。因此，它是一種能自動适應負载電流變化的二次故障檢測裝置，在發生故障时只與短路電流的分量有關。其标準比较全面，可以大大減少不作为的可能性。

單相接地故障指示器可以用来表示單相接地故障。它的原理是通过地面檢測原理判斷线路是否有地面故障。

在接地短路故障指示器的設計中，考慮了輸電线路接地和短路时的特點。

故障指示器是一種電磁感應設备，當短路電流通过时，它能反映出故障信号（紅卡）。故障指示器沿配電线安裝。一旦线路發生故障，短路電流就会流動，故障指示燈動作，並出現故障标志的紅色标志。從電源側到故障點的故障指示器出現紅卡，故障點后的故障指示器不出現紅卡，然后判斷故障點位于故障點后的最后一个紅卡點和第一个非紅卡點之間。

短路故障指示器一般由電流和时間檢測、故障判斷、故障指示驅動、故障狀态指示、信号輸出和自動延时複位控制組成。

故障指示器通常安裝在架空线路、架空電缆或埋設電缆、開關設备母线上，通过檢測空間電场的電位梯度来檢測電壓，采用電磁感應的方法来檢測线路電流。
