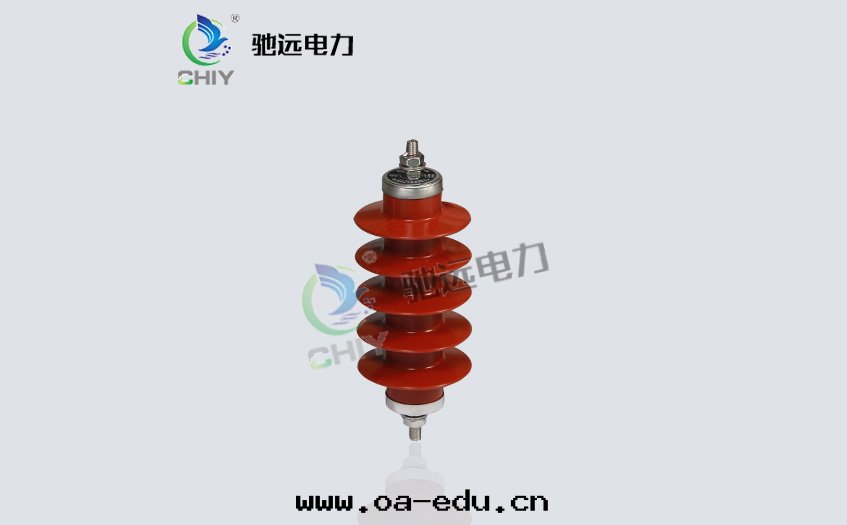

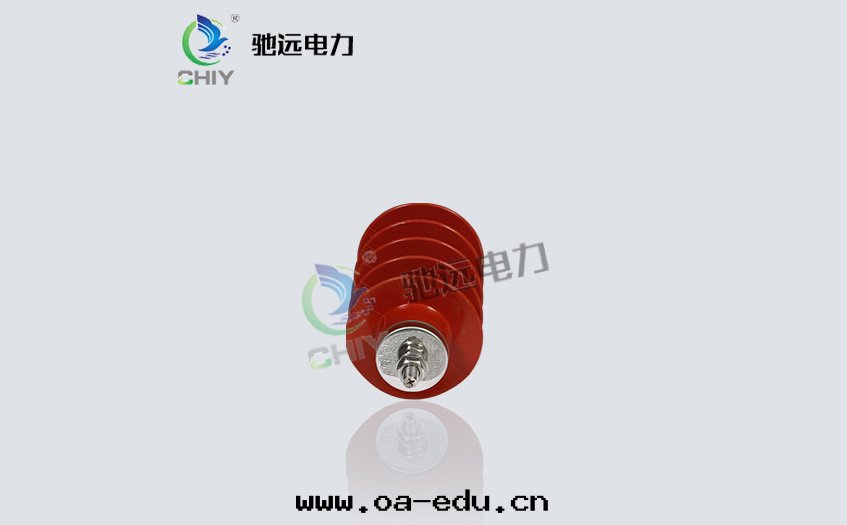

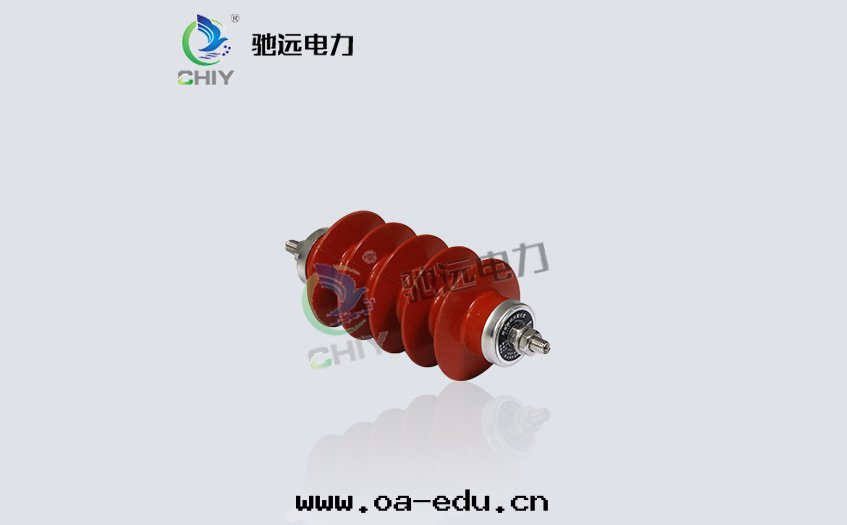

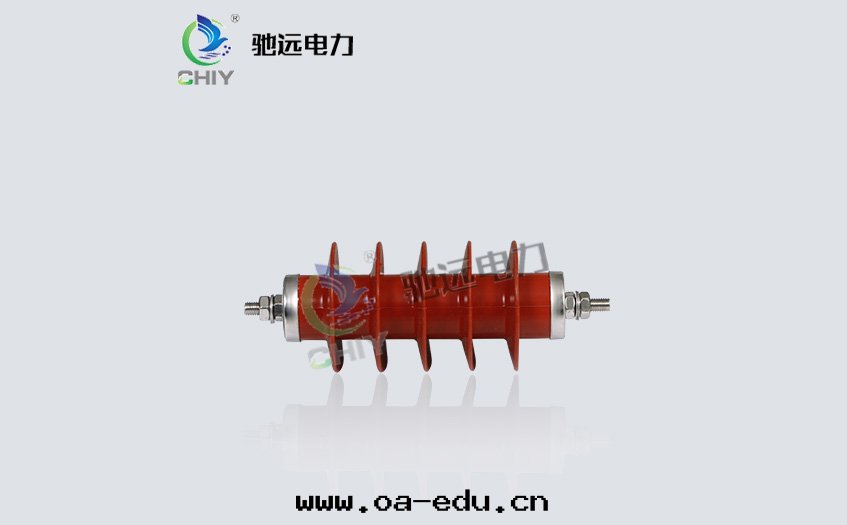

HY5WS-17/50氧化鋅避雷器

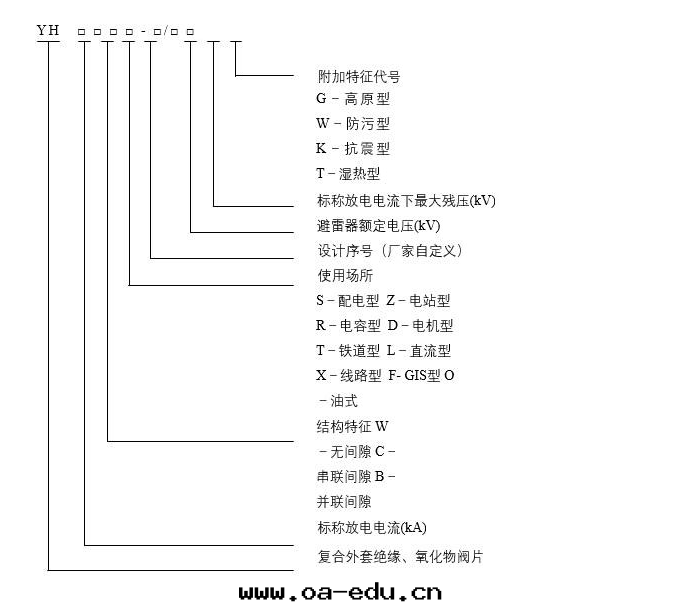

本産品型号定義完全執行JB/T 8459-2006《避雷器産品型号編制方法》的規定，具體型号说明如下：

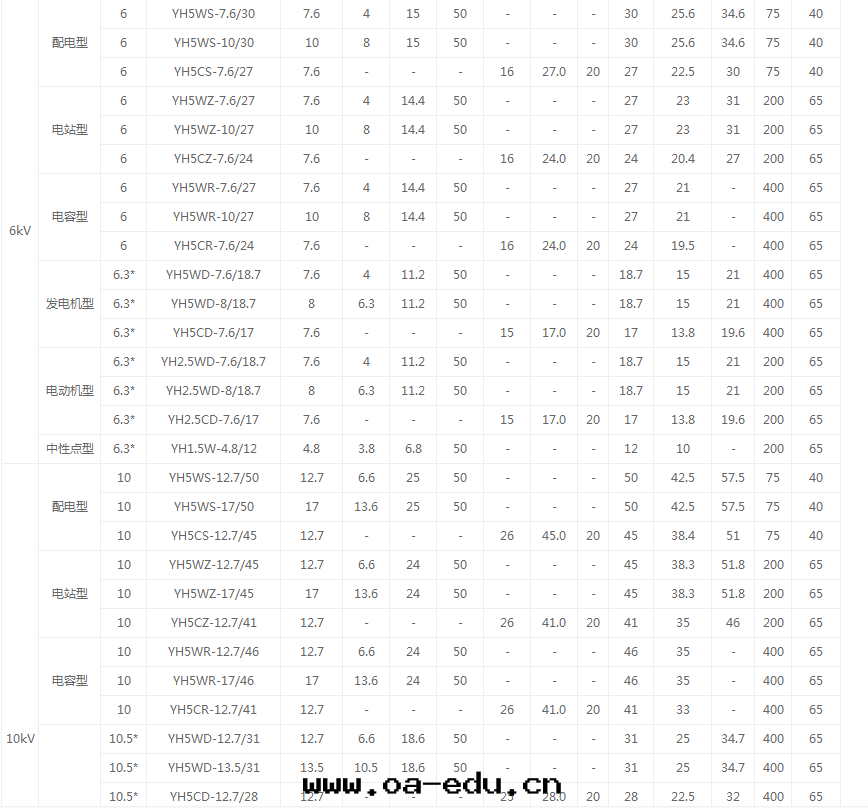

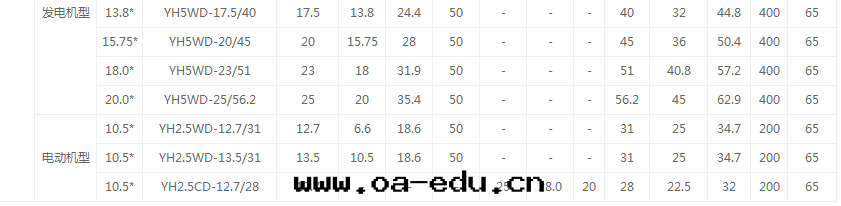

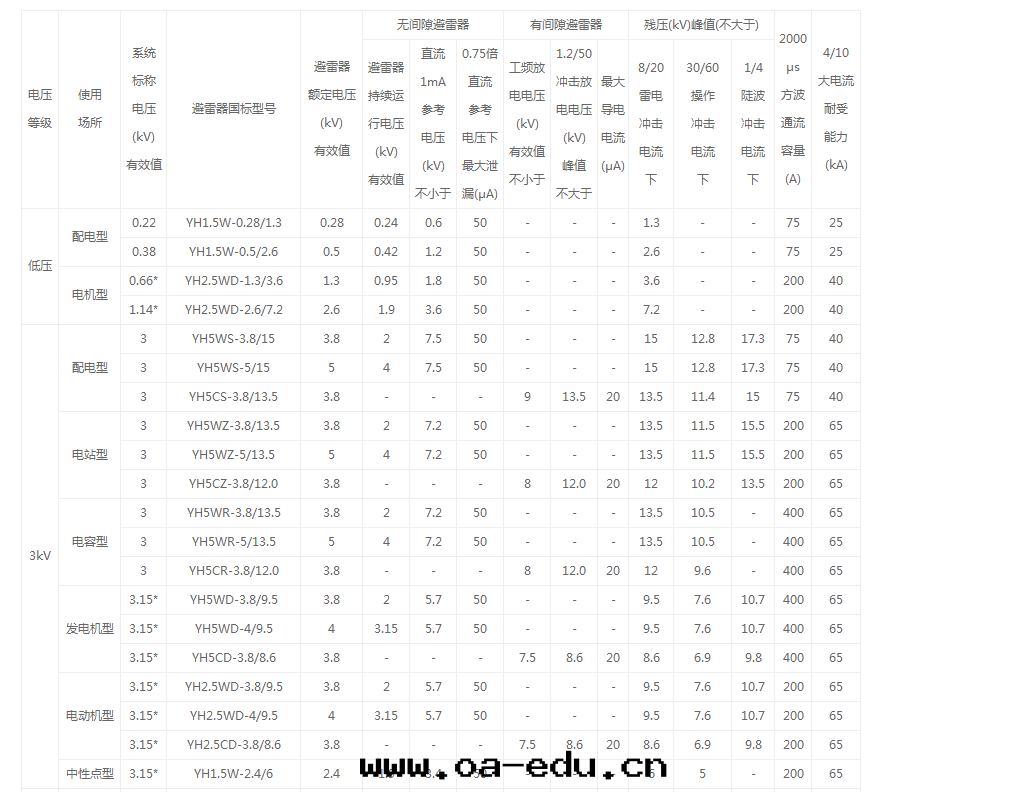

以下为常規避雷器的典型參數表，按電压等級從低到高排列，方便用戶查找。

注：
1) 每一种國标型号均可衍生數个型号的産品，限于篇幅，不一一列出，用戶如有型号上的疑問可直接咨詢我公司技術部；
2) “系統标稱電压”欄中，带＊的數據，为電機保護類避雷器对應的電機額定電压； “工频放電電压”欄中，带＊的數據，为110kV以上高压避雷器工频耐受電压有效值；
3) 由于用途和電压等級較多，未特别指明避雷器30/60操作冲擊殘压所对應的冲擊電流值；
4) 絕大多數産品可配套脫離器、計數器等配件，配脫離器加“L”，配計數器在型号後加“J”。

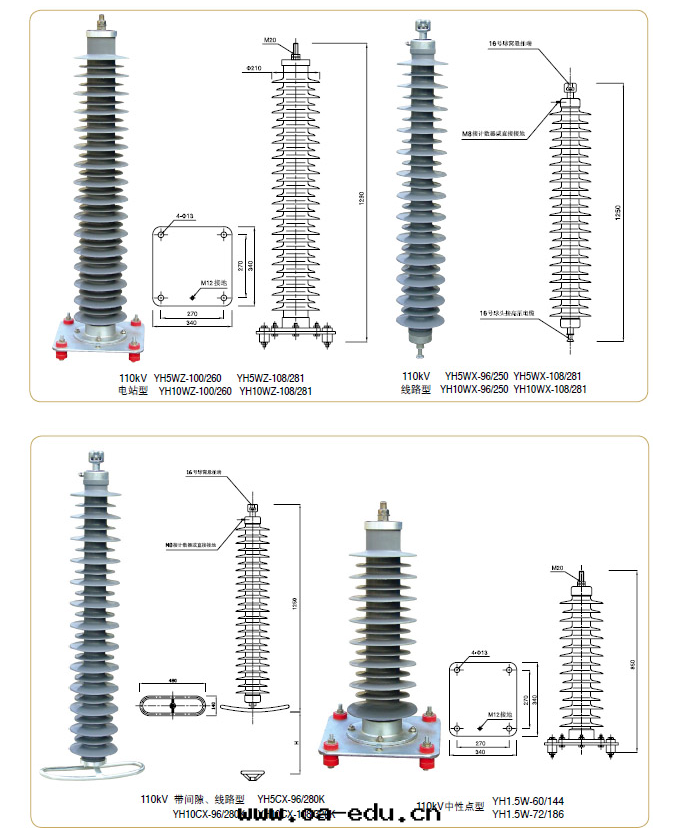

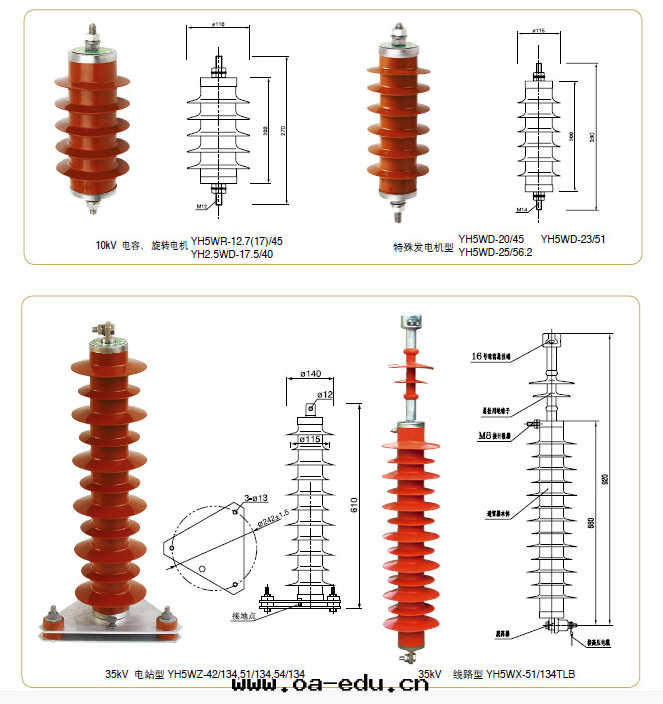

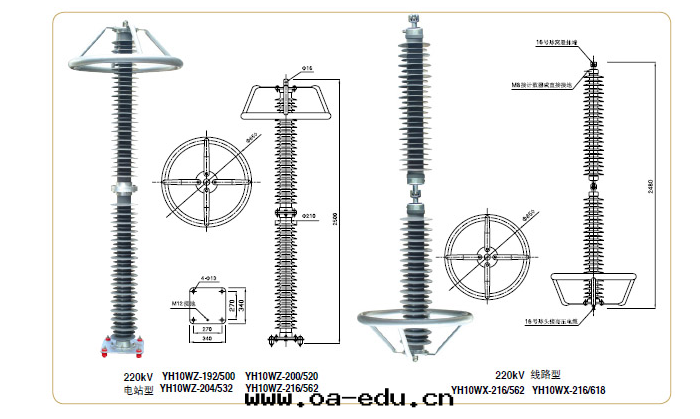

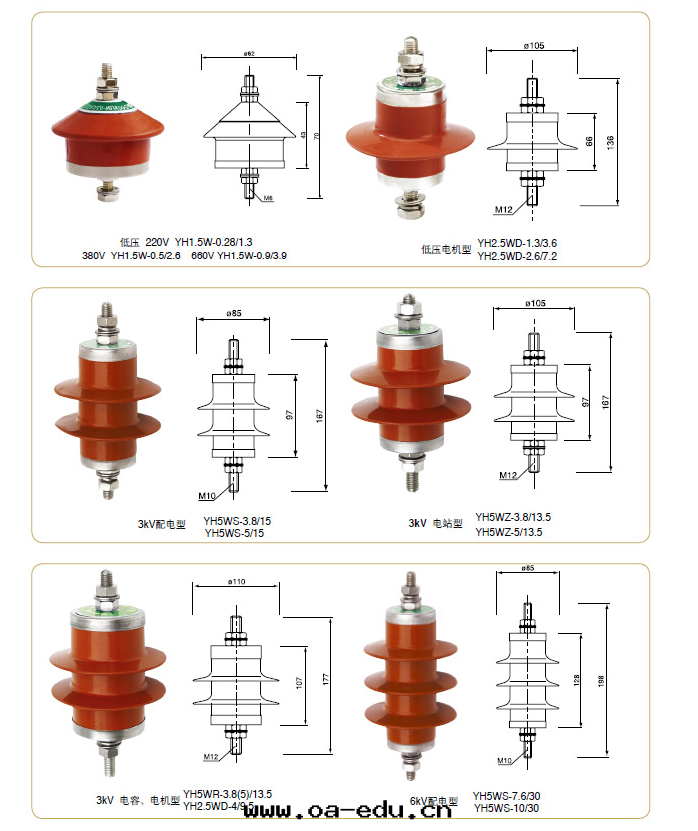

複合外套避雷器參數總表 (配電型、電站型、電容型、電機型、線路型、中性點型、串聯间隙型、铁道型)

本産品型号按JB/T 8459-2006《避雷器産品型号編制方法》規定進行編制，無间隙産品執行GB 11032-2000《交流無间隙金屬氧化物避雷器》标準；有间隙産品執行J B/T 9672-2005《有串聯间隙金屬氧化物避雷器》标準。对以上标準中未明确定義的重要參數及配置方式，按DL/T 620-1997《交流電气裝置的过電压保護和絕緣配合》的要求修正執行。

本産品使用于交流220kV及以下發電、輸電、变電、配電系統，用于将雷電和系統內部操作过電压的幅值限制到規定的水平，是整个系統絕緣配合的基礎設備。同时，本産品不能用于限制諧振过電压，系統消諧需要采用其它方式。

3.1 常規産品正常使用条件如下：

(1) 环境温度：不高于+40℃，不低于-40℃；

(2) 海拔：不超过3000m；

(3) 電源频率：50±2Hz；60±2Hz；

(4) 最大風速：35m/s；

(5) 免清掃条件：中等污穢及以下地區；

(6) 对無间隙産品，长期施加的工频電压不得超过避雷器持續運行電压；

(7) 对有间隙産品，安裝點短时工频電压升高不得超过避雷器額定電压。

3.2 长期使用于以下异常条件，避雷器需特别制作，定貨时應说明：

(1) 温度或海拔超标(如高原、热带、寒带、全封閉柜用、靠近電爐等);

(2) 使用环境存在严重潮气或腐蝕性气體雜質(如水上、盐场、化工廠等);

(3) 強紫外線輻射(如高原、強日照干旱地區等);

(4) 特重污穢地區(如礦山工作面、建築工地工作面等)。

避雷器是電力系統各類電气設備(如变压器、電抗器、電容器、發電機、電動機、PT、CT、斷路器、接觸器等)絕緣配合的基礎，由避雷器的保護性能确定電力系統所有電气設備的內外絕緣指标(短时工频耐压、雷電冲擊耐压和操作冲擊耐压等)。

金屬氧化物避雷器，俗稱“氧化鋅避雷器”，是二十世紀八十年代由美、日等國家開始在國際上普及推廣的新一代避雷器，是常規避雷器中最先進的産品。我國自八十年代中期全面引進該項技術後，通过多年實踐消化，目前各專業避雷器廠的交流避雷器性能與美、日、西欧等國的最先進産品差距不相上下，真正达到了國标全部要求的産品也可以滿足國際 IEC标準的要求。

該産品核心工作元件采用以氧化鋅为主的多元金屬氧化物粉末燒制，具有優异的非線性伏－安特性，陡波響應快，通流容量大。有间隙産品采用自吹间隙，带均压照射結構，降低了放電的分散性，冲擊系數小。

複合絕緣外套的采用，順應了國際電力産品小型化、安全化、免維護的發展趨势。高分子有機複合材料與傳統的陶瓷和玻璃等無機材料相比，具有體積小、重量輕、耐污穢免清掃、防爆防震動的優點，是集成化、模块化的中高压輸变電成套設備中首選的防雷元件。

執行标準

本産品使用于交流220k V及以下發電、輸電、变電、配電系統，用于将雷電和系統內部操作过電压的幅值限制到規定的水平，是整个系統絕緣配合的基礎設備。同时，本産品不能用于限制諧振过電压，系統消諧需要采用其它方式。
