電流互感器內置和外置对真空斷路器的影響

做为汽體絕緣层金屬材料封閉式開關柜中關鍵的部件，電流互感器均采用內置式，其CT(变压器铁芯)電磁線圈部件安裝于封閉式的機殼中，與機殼內部裝配産生關系。便是把電流互感器與機器設備(例如B600-AC5電流計、DJB600電機保護器这些)集成化到一起做为一个零配件，当安裝機器設備的情況下，将應用控制回路的電缆線立即越过電流互感器就可以了。

內置式電流互感器

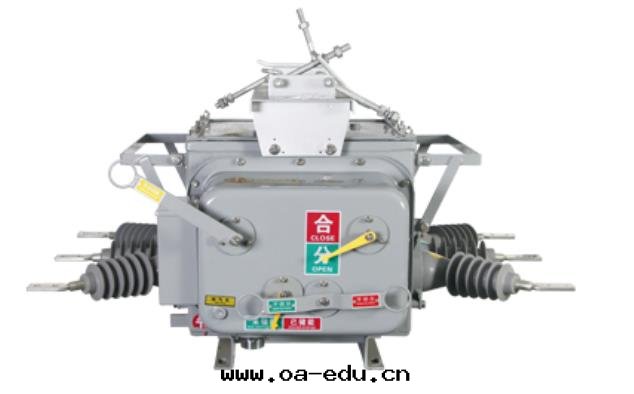

真空斷路器內置式電流互感器

真空斷路器外置式電流互感器：

指互感器與機器設備是互不相關的，並不是一个一體的商品，安裝的情況下即要安裝機器設備，還要此外安裝電流互感器。即：包含橡胶支座複合絕緣子裝配，電導體設在橡胶支座複合絕緣子裝配內部，橡胶支座複合絕緣子裝配外界設立機殼裝配，CT電磁線圈裝配同軸輸出設于機殼裝配两側，CT電磁線圈裝配两側設立接木地闆。

外置式電流互感器

真空斷路器外置式電流互感器

1.從互感器的精密度而言二者沒有差别：

內置式互感器的應用自然环境好些很多，但因为是電子器件內嵌，在对互感器實验、查验、維護保養、産生引路常見故障时，非常容易導致維修、維護保養不

便及危害介電強度能等難題。室外的互感器成本費会高一些。采用內置式互感器的關鍵目地便是精确测量電流量，假如需其他維護或精确测量必須，可采用

外接互感器。

2.從二者的應用成本費上看来：

一般采用外置式的成本費会低许多 。因此，就現階段看来，外置式互感器還是主要産品。

3.從應用主要用途上看来：

戶外運動裝備像ZW7等采用內置式的較多一點，室內商品像ZN23等,配木柜用的情況下，用外接的会多一點。沒有絕緣层等難題。
