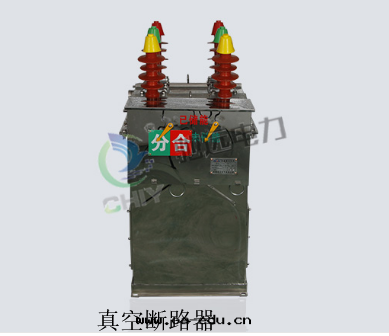

真空斷路器的原理及結構

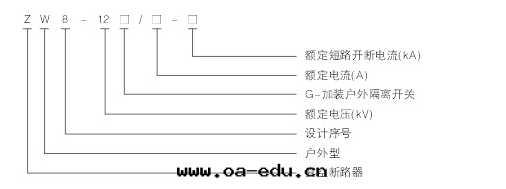

真空斷路器生産廠家对真空斷路器的生産是相当的複雜的。根據使用条件，可分为室內型（znx**）和室外型（zwx**）。

該機構为電能儲存、電開關斷開、具有手動功能。整个結構由開關彈簧、儲能系統、过流釋放、開關線圈、手動開關系統、輔助開關、儲能指示等部件組成。

真空斷路器利用高真空電流通过零，等離子體迅速擴散和熄滅電弧，达到切斷電流的目的。

動作原理

儲能过程：当儲能電機14通電时，電機驅動偏心輪轉動，輥子10和連接闆7通过抵靠在偏心輪上的輥子10擺動，推動儲能棘爪6擺動。棘輪11旋轉，並且当棘輪11上的銷抵靠儲能衬套32的闆时，两者一起移動以伸长懸挂在儲能衬套32上的閉合彈簧21。儲能套32通过定位銷13固定，保持儲能狀态。同时，儲能衬套32的臂推動行程開關5，切斷儲能電機14的電源。儲能爪擡起，棘輪可靠斷開。

閉合操作过程：当機構接收到閉合信号（開關斷開，儲能）时，閉合電磁铁15的铁心向下吸，定位器向13个方向逆时针方向拉動，儲能保持，t閉合彈簧21驅動儲能套筒32逆时针旋轉，凸輪压力驅動套筒30。驅動連接闆29和搖臂27移動，使搖臂27固定半軸25，機構處于關閉狀态。此时，聯動裝置28将定位部件鎖緊，使定位牛不能逆时针旋轉，從而达到聯動機構的目的，保證機構不能在關閉位置關閉。

開啟操作过程：斷路器關閉後，開口電磁铁連接到信号上，吸引铁芯，打開釋放機構19中的引射杆向上移動，使脫扣器軸16旋轉，引射棒18向上移動，彎曲闆26向上移動，半軸25逆时针方向旋轉。半軸25和搖臂27被扣住，斷路器在開口彈簧的作用下打開。
