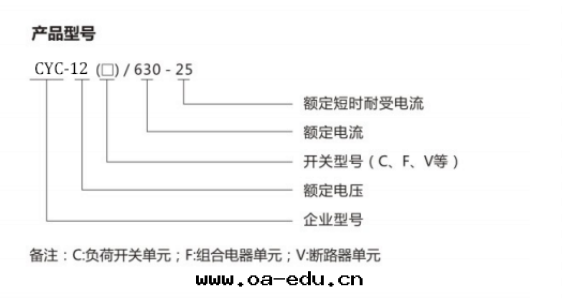

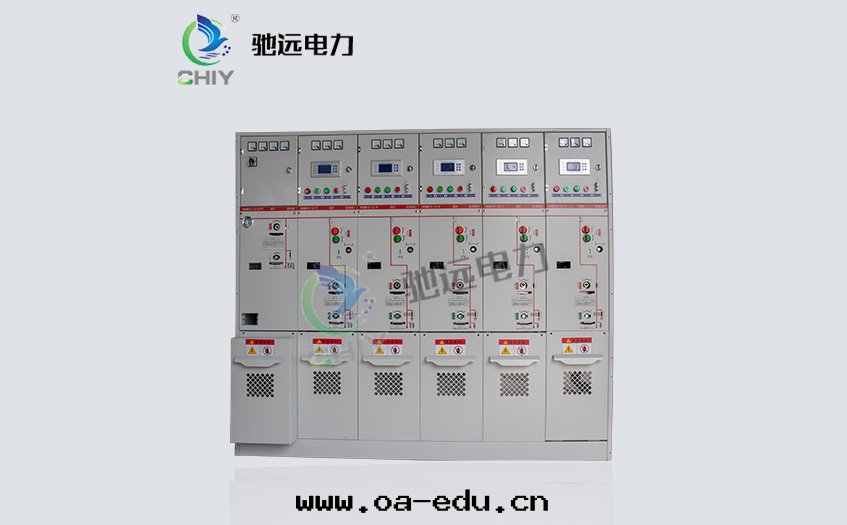

CYC-12充气式环网高壓櫃

使用环境：

1.海拔高度：≤4000m（當設备運行在海拔高度1000m以上时請特别注明以便制造时对充气壓力進行調整）。

2.环境温度：最高气温：+55℃；最低气温：-40℃；24h內平均气温不超过35℃。

3.环境湿度：24h相对湿度平均不超过95%；月相对湿度平均不超过90%。

4.安裝环境：周圍空气沒有爆炸性和腐蝕性气體，安裝场所無劇烈震動沖擊，污秽級不超过GB/T5582中的皿級。

5.抗震烈度：9度。

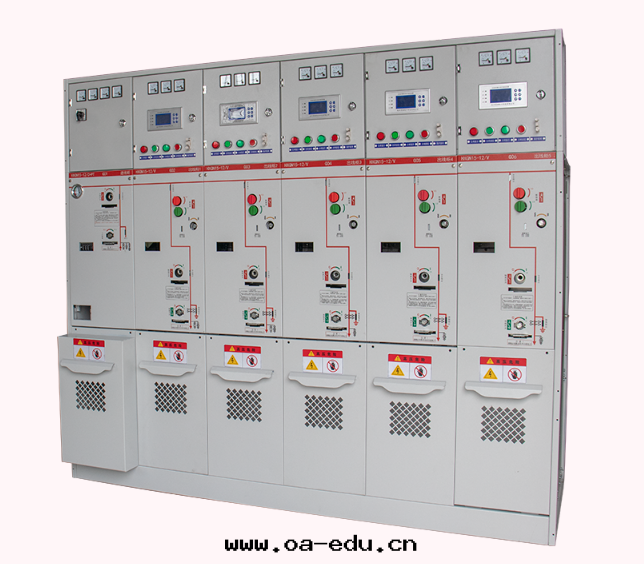

産品結構：

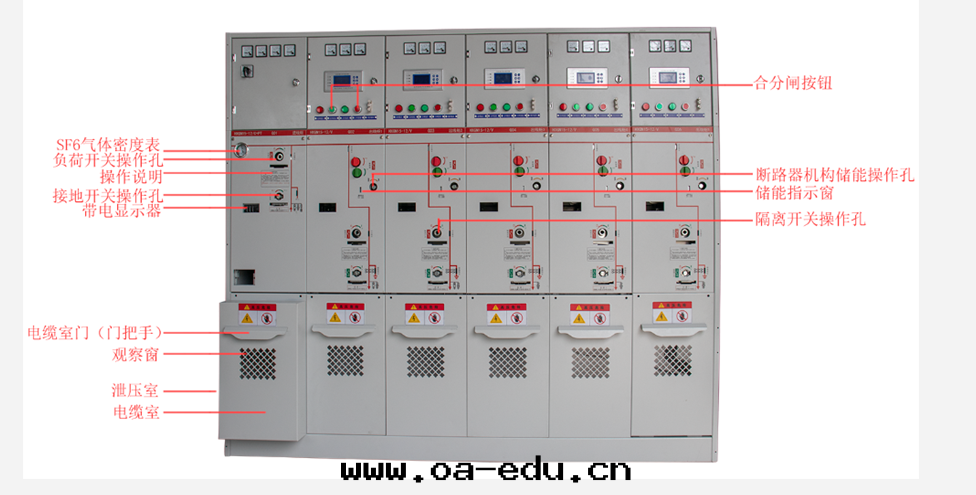

1.SF6气體密度表

CYC系列開關設备每个气箱均配备一个密度表，密度值不受环境温度變化，是20℃时的相應壓力值，若密度表指示位置處于紅色區域，表示气體壓力偏低，處于綠色區域，表示气體壓力正常（額定表面值为1.4bar)；

2.負荷開關操作孔

采用CYC系列開關設备配备的機構操作手柄，通过負荷開關操作孔可对負荷開關進行合、分閘操作；

3.操作说明

相應開關單元指示面闆上印有開關操作说明，保證開關送電、斷電操作正确，提高安全性能；

4.接地開關操作孔

采用CYC系列開關設备配备的機構操作手柄，通过接地開關操作孔可对接地開關進行合、分闡操作；

5.带電顯示器

带電顯示器連接套管，指示燈可顯示套管處一次回路是否带電；

6.電缆室門（門把手）

在正确操作開關，回路處于接地狀态下，方可打開下櫃門；

7.觀察窗

CYC系列開關設备每个單元電缆室門均配有觀察窗，可在不開啟櫃門的情况下，觀察到電缆室內電缆及互感器等實时情况；

8.洩壓室

洩壓閥位于气箱底部，洩壓室與電缆室之間有金屬闆隔開，若气箱內壓力过高时，洩壓閥中的防爆膜可破裂，以釋放壓力；

9.電缆室

電缆室內通过符合DIN47636标準的套管，通过全絕缘、全密封可分離連接器（電缆接头）與進出线電缆連接；

10.合分閘按鈕

斷路器機構儲能到位后，通过合分閘按鈕可对斷路器開關進行合、分閘操作；

11.斷路器機構儲能操作孔

采用CYC系列開關設备配备的機構操作手柄，通过儲能操作孔可对斷路器機構進行儲能操作；

12.儲能指示窗

13.隔離開關操作孔

采用CYC系列開關設备配备的機構操作手柄，通过隔離開關操作孔可对隔離開關進行合、分闡操作；

14.熔斷器室

熔斷器安裝在由环氧樹脂澆注的熔丝筒中，從櫃體正面可方便更換。

1.模块化設計

包括負荷開關單元（C）、負荷開關+熔斷器組合電器單元（F）、斷路器單元（V）、計量櫃單元（M）、母线PT單元（PT)等，不同模块可任意組合形成环网櫃。

2.全絕缘全密封設計

CYC系列開關設备的一次带電部分（主母线）和開關本體均密封在不鏽鋼闆焊接而成的气箱當中，主回路通过气箱上安裝的符合DIN47636标準的套管與外部連接，可通过全絕缘、全屏蔽全密封的可分離連接器與進出线電缆連接，气箱防護等級达到IP67，气箱內部不受外界环境影響，具备短时抗洪水和抗凝露功能。

3.靈活擴展化設計

CYC系列開關設备可通过各種标準單元模块組合成共箱式不可擴展的固定式环网開關設备（在同一个SF6絕缘气箱內，最多可做到6單元共箱），也可以将不同模块組合設計成可擴展單元，通过專用的全絕缘全屏蔽母线連接件，實現多形式的組合，达到全模块化，能夠最大限度的滿足不同地區、不同形式、不同客戶的需要，提供多樣化的供配電設計方案。

4.安全可靠性高

一次带電部分和開關本體均密封在不鏽鋼气箱中，通过套管與外部連接，避免了直接接觸带電體；設备具有可靠的壓力釋放裝置和洩壓通道，保證了故障發生时人身設备的安全；擁有完善的機械聯锁裝置，可最大程度的防止誤操作。

5.自主研發的新型機構

擁有自主研發設計的彈簧操作機構，優化零部件，簡化傳動構造，使得機構整體更穩定，傳動更加靈活，可擴展为智能化操控。聯锁采用剛性連接，相对软連接更可靠。元件、微動開關及线路闆，采用模块化集成方式，方便维護及檢修。

6.先進的焊接密封技術

CYC系列開關設备对動密封（開關操作軸）、气壓表、高壓套管、防爆閥等涉及彈性密封的元件，嚴格控制材料的強度、硬度、壓縮變形等性能，通过一系列的試验、檢測手段，保證密封性能。

■气箱制造精度高：借鑒行業先進經验，引進日本三菱激光切割機和數控沖、減、折等設备保證气箱零件加工的尺寸精度，采用ABB焊接機器人，全自動焊接工藝保證焊接的效率高、气箱質量穩定，焊縫美觀，防止气箱內气體的洩露和外部潮气的入侵，最大程度的保障了MGC系列充气櫃的性能穩定。

■元器件高質量的控制要求：動密封、密度表、高壓套管等元器件都要采用氨質譜檢漏儀和X光無損探測儀檢測，相關絕缘件要經过局放檢測，确保元器件的高質量，提高气箱的密封性能。

■完善的檢漏技術：除元器件的質量控制外，气箱經裝配、充气后，還要采取進一步的100%檢漏。

■高标準的要求：气體年相对洩露率<0.01%，遠高于國家标準規定的<1%技術要求。

7.自動化流水线

先進的自動化流水线以及完善的工業流程生産，确保生産效率，提高裝配精度。

8.出廠檢验项目：

■産品裝配檢验

■氨質譜檢漏檢验

■耐壓檢验

■機械特性檢验

■主回路電阻測量

■Sf6气體水分含量測定

■外觀檢验

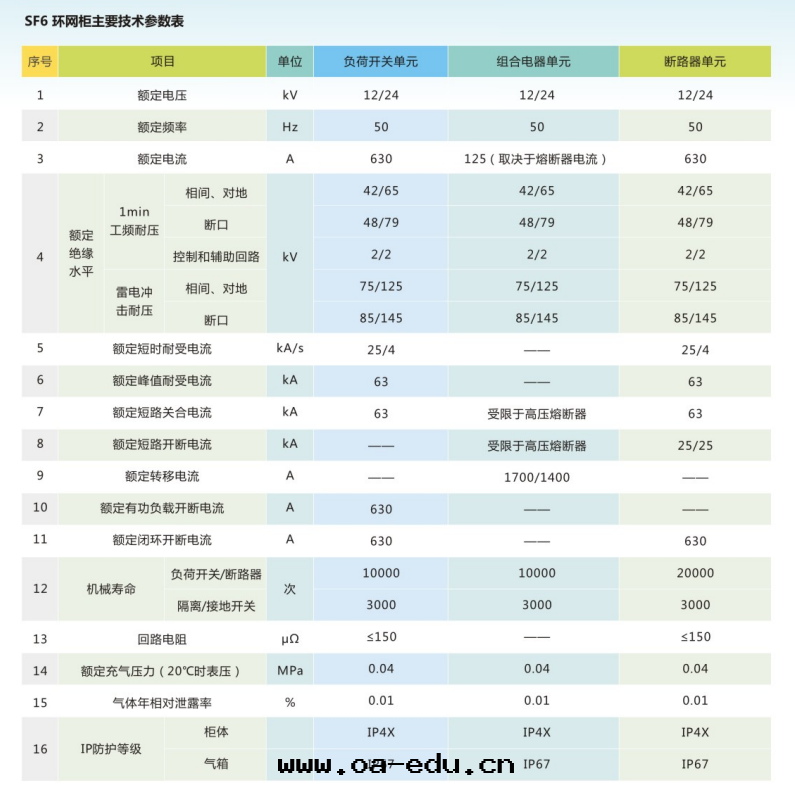

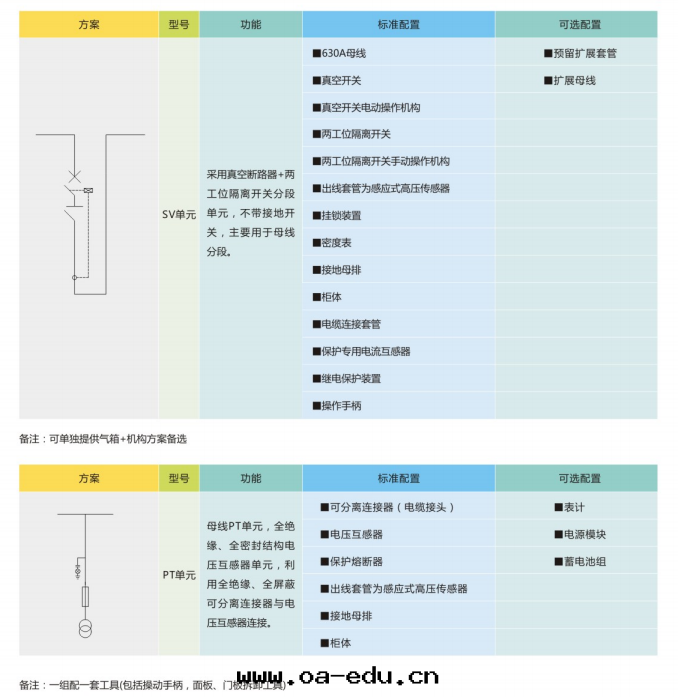

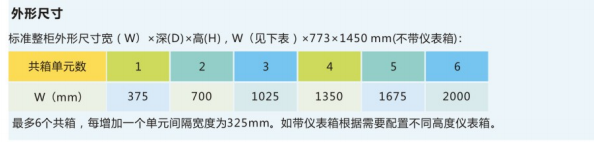

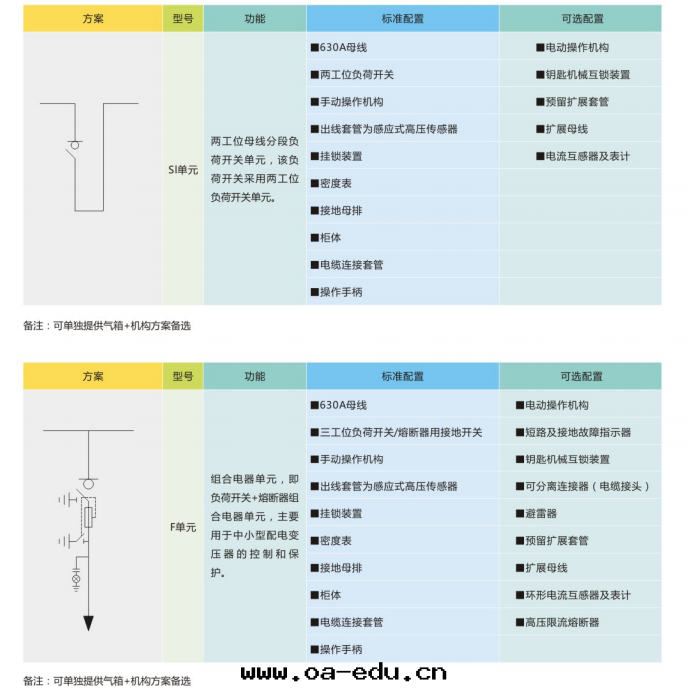

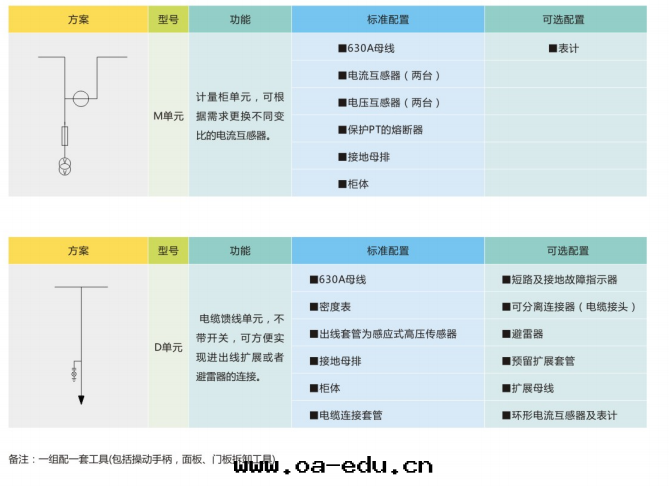

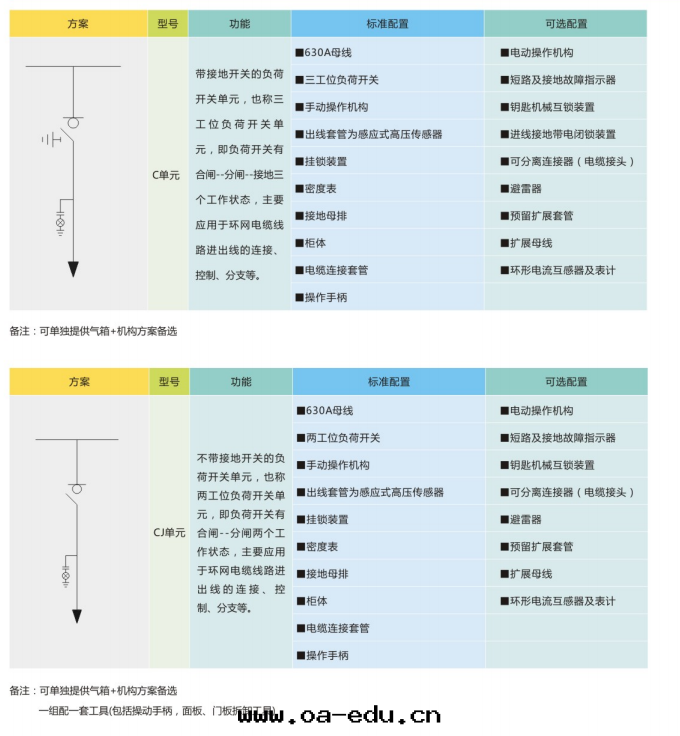

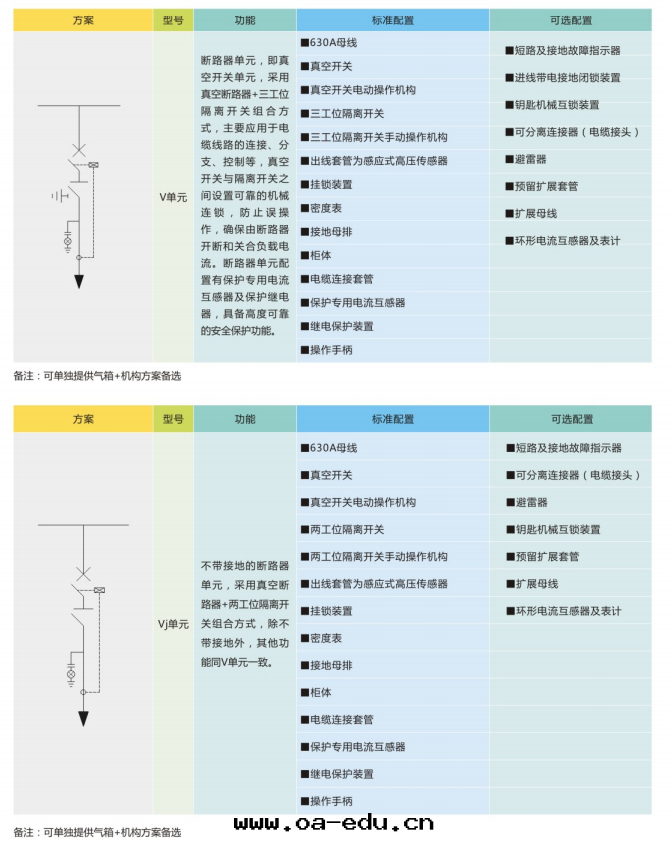

基本單元方案

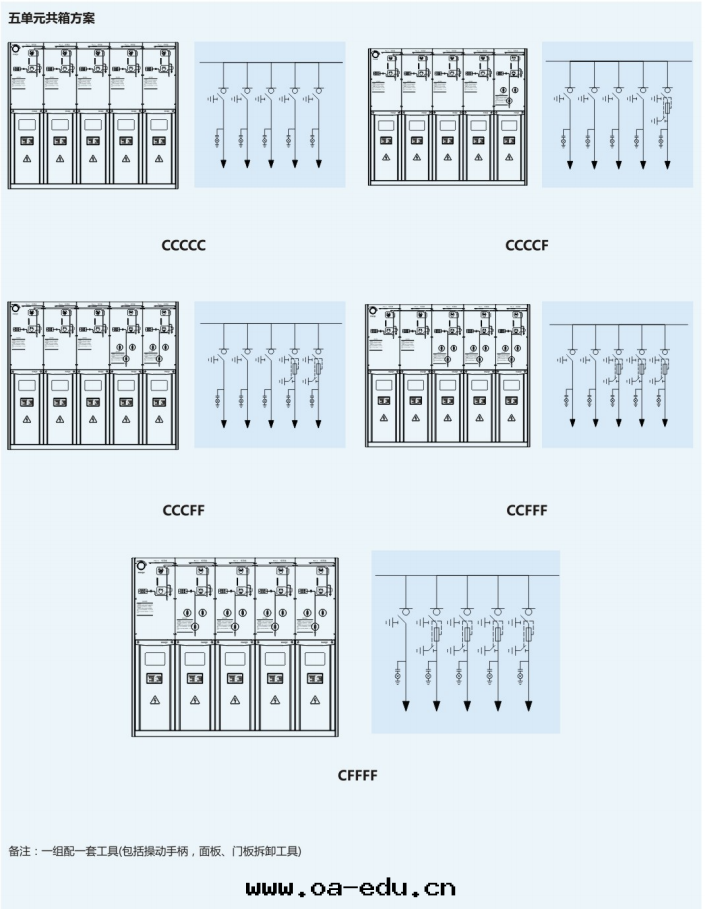

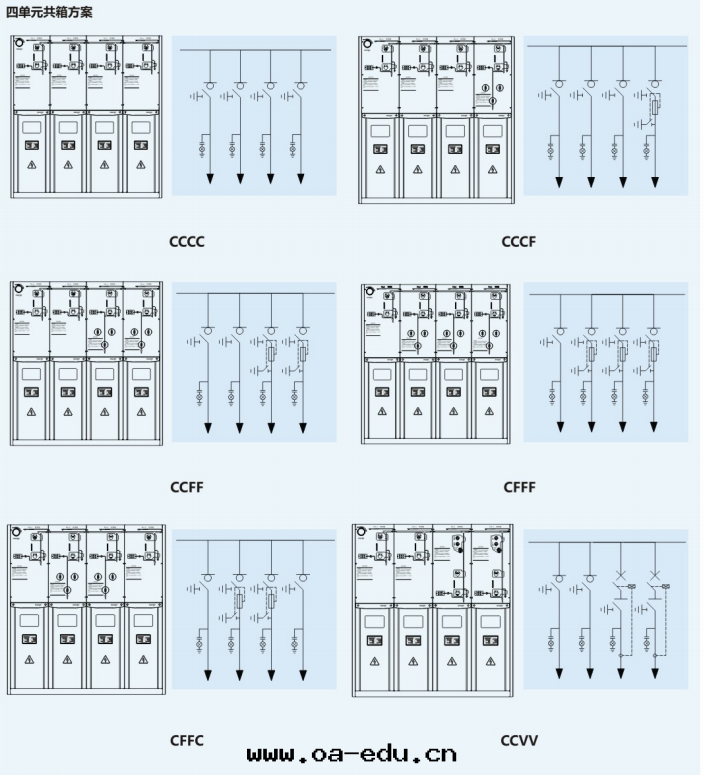

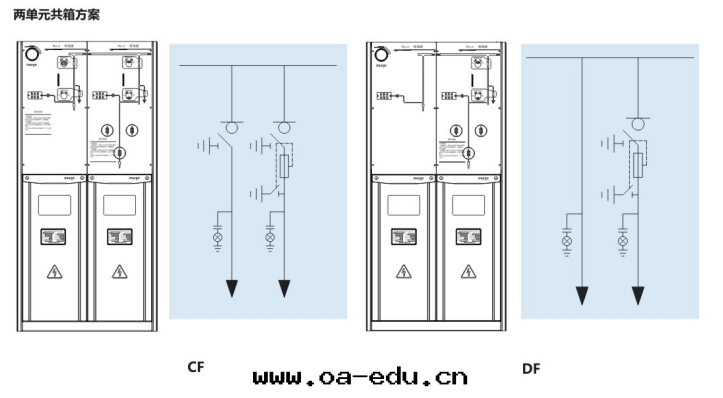

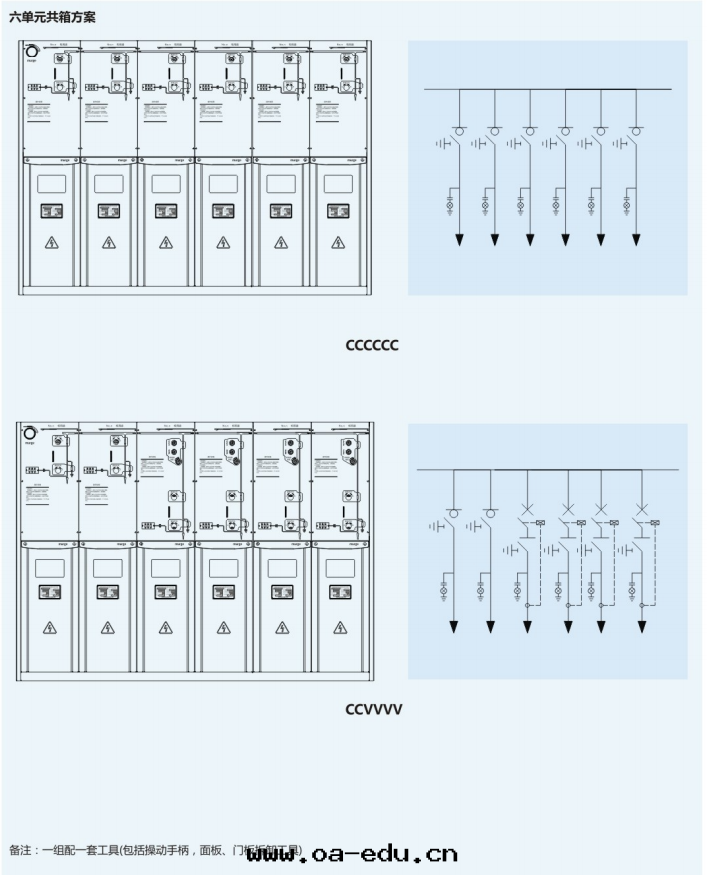

組合單元方案

CYC開關系列的組合方案中每个單獨的型号開關單元配置參見基本單元方案中的标準配置和可选配置，每个共箱組合配置一个密度表，

一把操作手柄。（备注：可單獨提供組合气箱+機構方案）

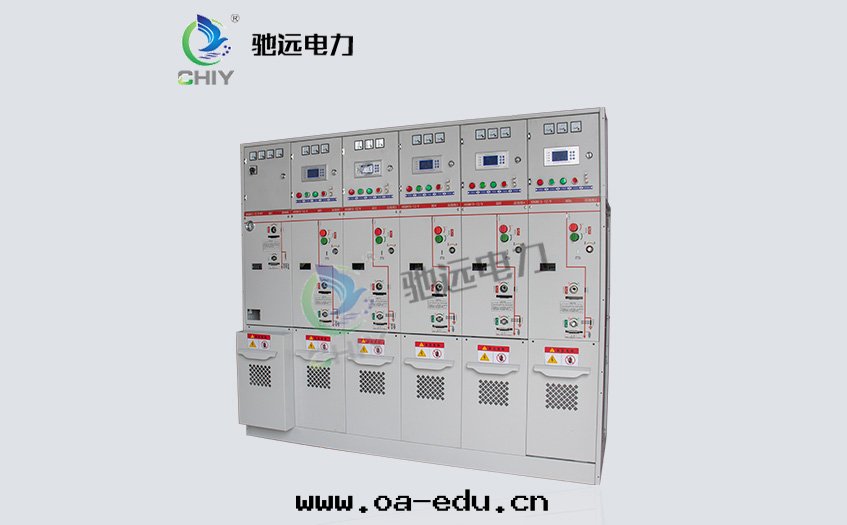

CYC系列气體全絕缘緊湊型环网櫃（RMU）是馳遠公司自主研發的新型SF6气體絕缘的中壓開關設备，産品采用模块化設計，可根據不同設計方案任意排列，實現共箱式單元與擴展式單元完美結合，滿足各種二次輸配變電站对緊湊型開關櫃靈活使用的需求。

CYC系列開關設备是一个完全密封的系統，其所有带電部件及開關均封閉在不鏽鋼的殼體內，不受环境影響；具有運行可靠，保障安全，緊湊型結構設計、占用空間小，免维護、长壽命等特點。

産品已通过國家級高壓電器試验中心型式試验认證，廣泛用于小型二次配電站、箱式開閉所、工礦企業、機场、铁路、商業區、高层建築、高速公路、地铁、隧道及自然条件较惡劣的场所領域。

執行标準：

GB3804-20043.6kV~40.5kV高壓交流負荷開關

GB1984-2014高壓交流斷路器

GB16926-2009高壓交流負荷開關-熔斷器組合電器

GB1985-2014高壓交流隔離開關和接地開關

GB3906-20063.6kV~40.5kV交流金屬封閉開關設备和控制設备

GB/T11022-2011高壓開關設备和控制設备标準的共用技術要求

GB4208-2008外殼防護等級（IP代碼）

GB/T5582-1993高壓電力設备外絕缘污秽等級

GB9969.1-1998工業産品使用说明書總則

DL/T404-2007 3.6kV~40.5kV交流金屬封閉開關設备和控制設备

GB/T13384-2008機電産品包裝通用技術条件

GB191-2008包裝儲運图示标志
