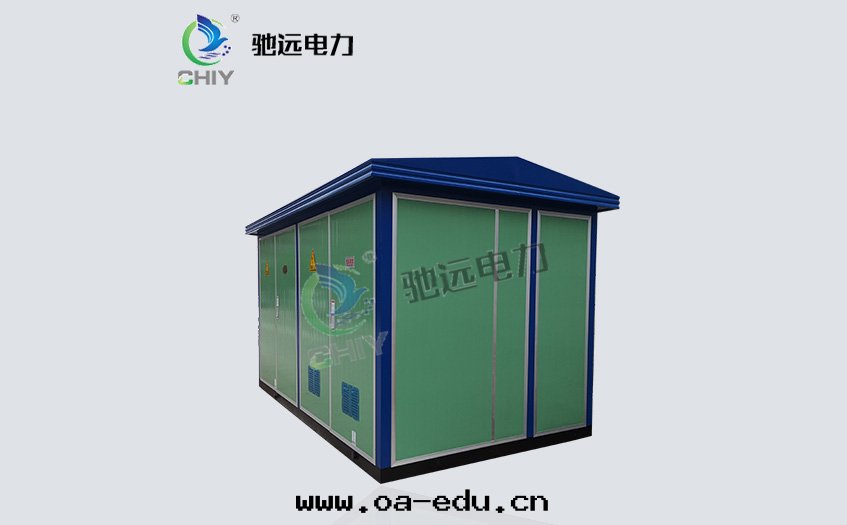

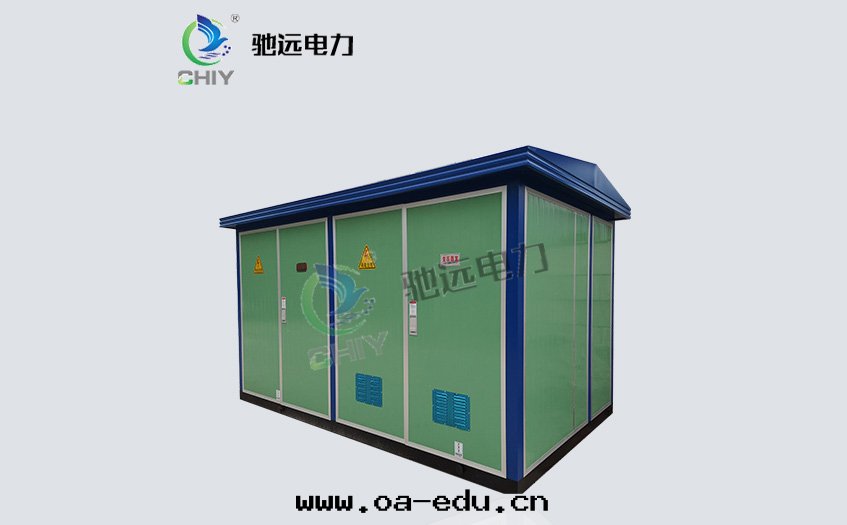

YB□-12/0.4-□箱式变電站

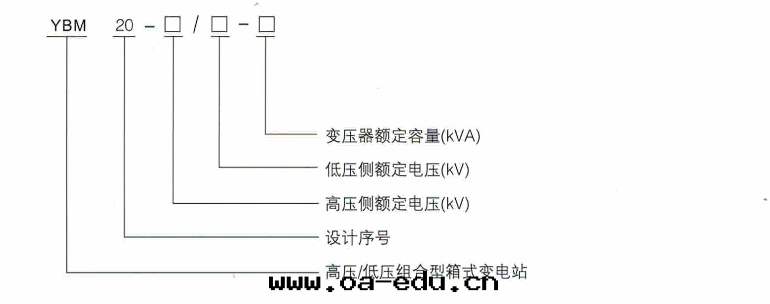

型号及含義

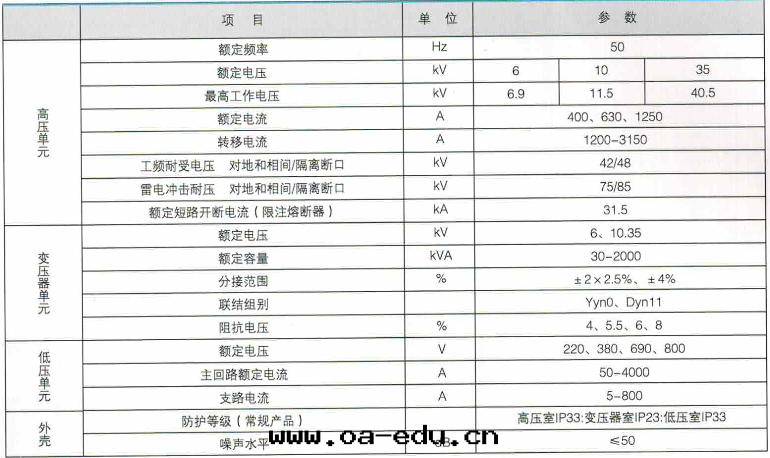

性能參數

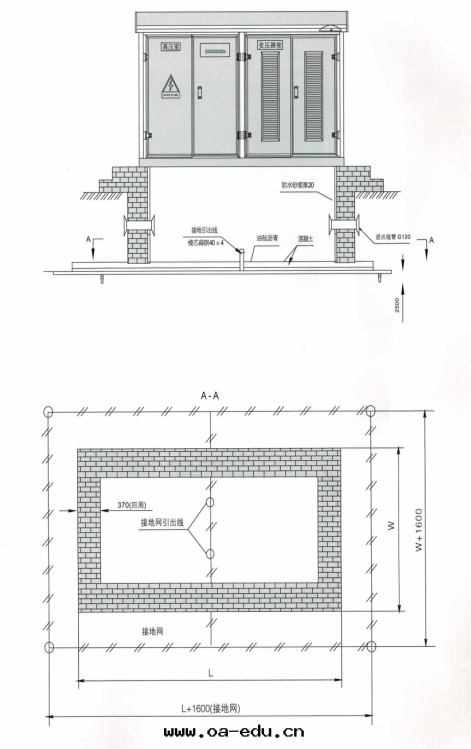

基礎图

·基礎平面應找平坦；

·基礎內的預買钢管根數及方位由用戶根據進出電缆的跟數及方位确定；

·基礎內的電缆應有支架固定，所以預埋铁件及支撐件應接地；

·接地棒根數由土壤情況确定，一定要保證接地電阻小于4欧好；

·接地极與接地線連接處須焊接且刷瀝專防腐；

·踏步台階的位置請用戶根據箱变開門的位置自定；（參照平面布置）；

·地坑深度及其它尺寸可視安裝条件确定；

·基礎图供參考，用戶可根據實際情況修改。

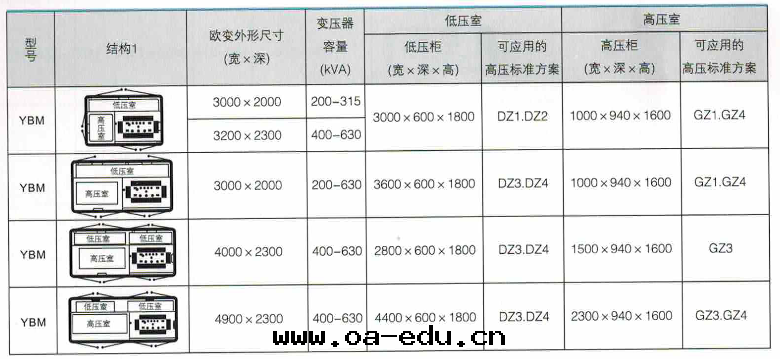

産品結構图

結構1

結構2

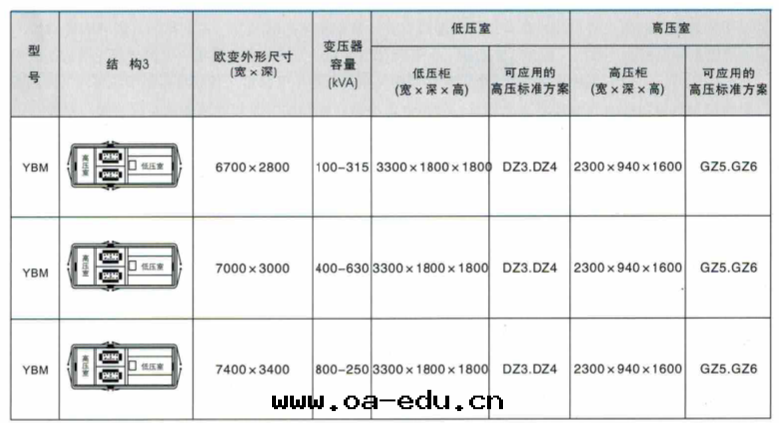

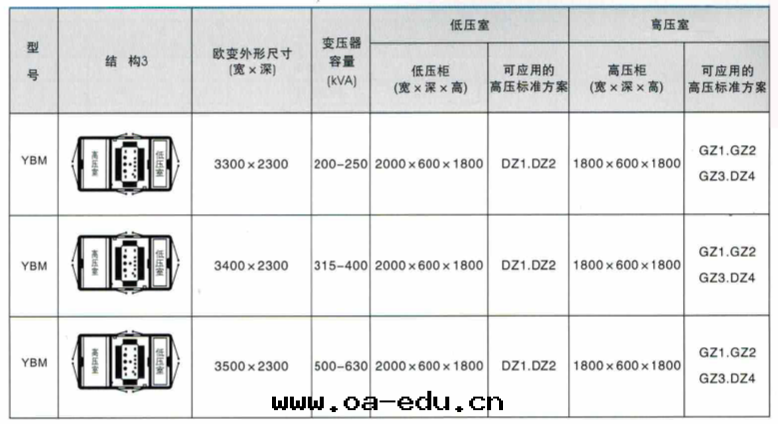

結構3

結構4

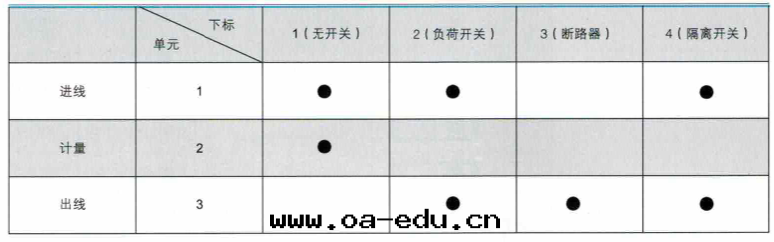

高压标準單元編号说明

说明：1.●代表具有此功能；

2.例：32表示出線带負荷開關。

使用环境

海拔高度：≤1000m；

环境温度：-30℃~+40℃；

温度：最高月平均气温+30℃，最高年平均气温+20℃；

相对湿度：日平均≤95%，月平均≤90%。

防震水平：水平加速度0.4m/s2，垂直于加速度0.15m/s2；

安裝地點：無劇烈重聚、無严重污染和化學腐蝕，無導電塵埃及爆炸危險。当不能滿足正常使用条件要求时，請用戶與我公司協商解決。

箱变的基本結構分为“目”字形和“品”字形，箱體骨架采用優質槽钢和角钢焊接而成，具有較高的機械強度，箱體采用鋁合金型材制作，具有較好的防腐能力，整體美觀的外形經噴漆着色可與周圍环境

相協調，精心設計的地步起吊裝置，給安裝運輸移動提供了极大的方便。

箱变內有獨立的高压室、变压器室和低压室，各室照明随門的開啟自動打開。高压室內裝有高压环网開關設備，可根據用戶需要選用压气式、真空式負荷開關，且具有“五防”功能，当采用限流型高压熔斷器时，有某相熔斷器熔斷时，負荷開關自動分閘，避免了因缺相運行而引起故障。

变压器室采用自然通風和自動控制的強迫散热風冷裝置，具有随温度变化而自動控制的排風系統，能有效控制降低箱內温度，滿足運行要求，根據用戶要求還可采用防凝露的裝置，根據用戶的要求，可沿有軌道能方便地從变压间室两側從大門進出。箱體材料能防止雨水和污物進入，具有长期戶外便用的条件，确保防腐防水，防塵性能，使用壽命长，維護簡單，外形美觀。变压器可采用干式或油浸变压器，油浸式变压器可選用有油枕和無油枕全密封的两种。低压室具有低压成套開關設備的總體功能，供用戶挑選，任意組合。

外殼材料：

一外殼材料有複合闆、不鏽钢複合闆、鍍鋁鋅闆、不鏽钢闆、金屬雕花闆。

結構特點：

高压結構合理緊湊，可選用SF1、FZN57、VHC环网柜，全部具有五防連鎖功能。

变压器自然通風和自動通風冷系統可使用干式和油式变压器。

低压室：

可根據用戶要求采用多种結構的配電方案，有動力配電，照明配電，無功自動補償，電能計量等各种功能，裝有自動照明系統。
