DFW8-12KV電缆分支箱

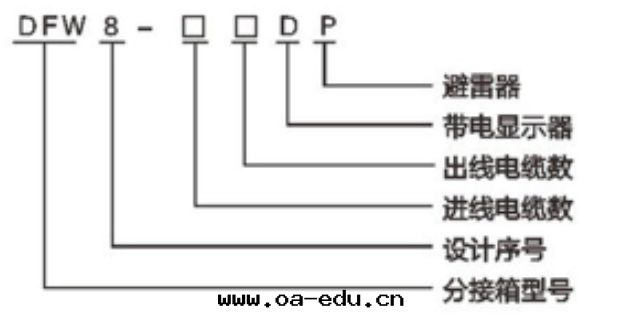

型号含義

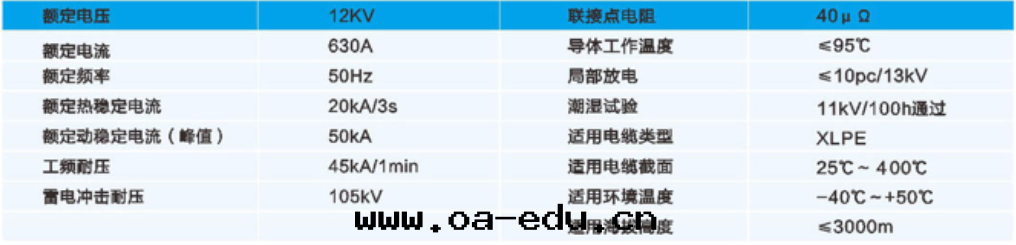

主要技術參數

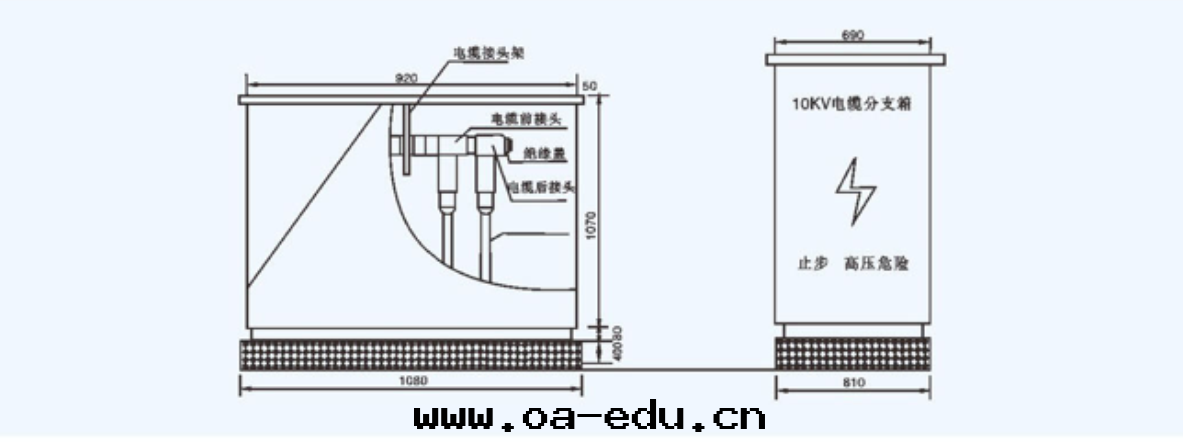

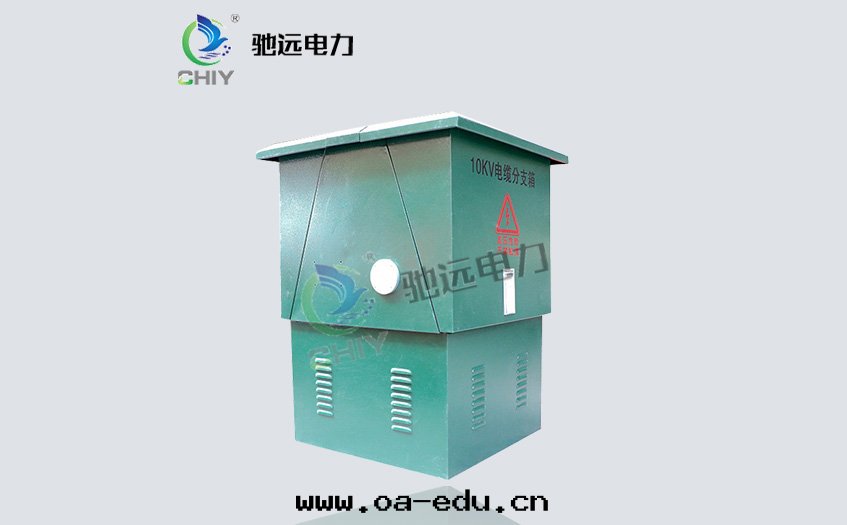

産品外觀图

功能及特點

全絕緣、全密封，可保證人身安全。

戶外型，防塵、防潮、抗洪水、耐閥觸、环境适應性強。

組合靈活，進出線從二路到六路，滿足多种接線要求。

體積小、結構緊凄、外形美觀大方、安裝簡單、免維護。

可带電顯示器。

可带短路指示器。

使用条件及环境

海拔高度不超过1000m。

环境温度：-45℃~+45℃。

相对湿度：日平均值不大于95%，月平均值不大于90%。

安裝场所：無火災、爆炸危險、導電塵埃、化學腐蝕性气體及劇烈震動的场所，若超出以上条件时，用戶可與我公司協商。

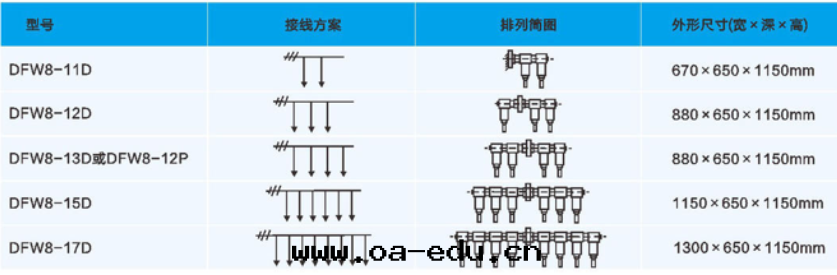

接線方案

結構说明

DFW8-12系列電缆分支箱系戶外設計，全密封結構，柜體防護等級达IP33。電缆接头支架采用不鏽钢材料，外殼采用2mm優質不鏽钢闆制造，箱體內部由電缆倉頂闆分隔成母線室和電缆倉两部分。

母線室是由2mm钢闆圍成的密封室。電缆接头支架位于母線室的上部，用来支撐套管，套管則用来固定電缆接头，電築接头的相间距離为180mm。如果是带避雷器型，避雷器安裝在電築接头的尾部。另外，短路指示器和带電顯示器也裝在母線富內。母線富所有带電部件都進行严格的矽橡胶外包絕緣處理。電躺倉位于母線室下部，是電缆進出的通道，倉內有電缆固定夾和接地端子。
