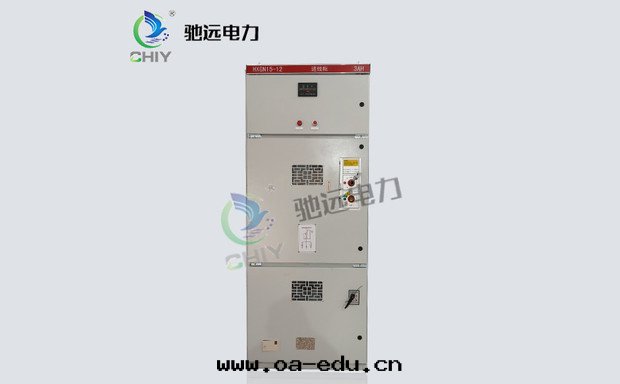

HXGN15-12高压环网柜

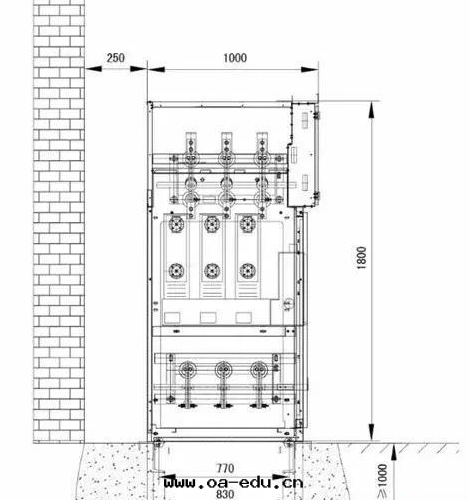

高压环网柜原理

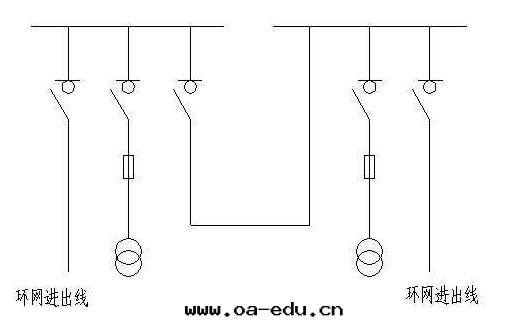

环网是指环形配電网，即供電干線形成一个閉合的环形，供電電源向这个环形干線供電，從干線上再一路一路地通过高压開關向外配電。高压环网柜輸配電的好處是，每一个配電支路，既可以同它的左側干線取電源，又可以由它的右側干線取電源。当左主干線故障时，繼續從右主干線、室外环柜型号獲得電源；当右主干線故障时，高压环柜繼續從左主干線獲得電源。因此，雖然總電源为單路電源，但從各配電支路得到的好處與双路電源相似，從而提高了電源的可靠性。

所謂“高压环网柜”就是每个配電支路設一台開關柜（出線開關柜）,这台開關柜的母線同时就是环形干線的一部門。也就是说，环形干線由連接在一起的各个出線柜的總線組成。每个出線柜稱为“环柜”。實際上單獨拿出一台高压环网柜是看不出环网的含義的。

这些高压环网柜的都不大，因而高压环网柜的高压開關一般不采用結構複雜的斷路器而采取結構簡單的带高压熔斷器的高压負荷開關。即崇州环柜、环柜內的高压開關一般为負荷開關。高压环网柜用負荷開關操作正常電流，而用切除短路電流，这两者結合起来取代了。当然这只能局限在一定容量內。

这种開關柜也可用于無回路配電系統。随着此類開關柜的廣泛應用，“高压环柜”已跳出了回路配電的範圍，一般是指以負荷開關为主的高压開關柜。

高压环网柜保護裝置

大容量是我公司在總結了國內外同行多年應用經验基礎上，結合國內綜合自動化系統的實際特點，開發研制的集保護、監視、控制、通信等多种功能于一體的電力自動化高新技術産品，是構成智能化開關柜的理想電器單元。該産品內置一个由二十多个标準保護程序構成的保護庫，低压開關柜，具有对一次設備電压電流模拟量和開關量的完整強大的采集功能電流测量通过保護ct實現。

微機保護

环柜雖然使用时间不长，但得到了廣泛的應用。这主要是由于新開發的工業企業和建築。從供配電的角度来看，大对數中、小容量配電变压器一般不超过1250kVA，且长期穩定供電。对于这樣的用戶来说，环形网柜的性能並不是最完美的，但它是足夠的和勝任的。随着大規模的城市建設，大量大型高层建築物拔地而起，变配電所往往就設在樓下，根據消防要求，变配電設備必須“無油化”，根據建設面積的合理使用，变配電設備應該“小型化”，于是高压高压环网柜或真空斷路器，干式变压器，干式互感器就進入了幢幢大樓。环柜結構簡單，運行可靠安全，維護量小。高压环柜廠家運行成本低。與带斷路器的開關柜相比，具有突出的優點。高压环网柜要求負荷開關具有更高的性能和更小的體積，新型的負荷開關應運而生，这又反过来带動了高压环网柜的技術進步，当今的高压环网柜不但性能優良而且系列化了，高压环网柜，这更擴展了高压环网柜的使用範圍。

由于高压环网柜承受較高的压力，因此需要有保護裝置来保護环网機柜。微機保護裝置在高压环网柜中越来越受歡迎。由于其體積小、环网小、成本低，有必要研制一种經濟實用的計算機保護裝置。

高压环网柜的組成部分

一般區分为進線柜、出線柜、母線提升柜、計量柜、開關柜等，每組柜子里又根據不同用途含有不同元件，如斷路器、隔離開關、接地刀閘、母牌、電缆附件、带電顯示器、操作機構、柜體等等。如果把柜子用在戶外還要外加外殼。

高压环网柜的內部元器件

一般的高压环网柜，內部具有負荷開關+操作機構，带電顯示器，絕緣子，電流互感器，電压互感器，真空斷路器，接地開關，避雷器，熔斷器，隔離開關，電缆故障指示器，電動操作機構，機械聯鎖，柜內照明燈，電磁鎖等。

高压环网柜的組成部分

一般區分为進線柜、出線柜、母線提升柜、計量柜、開關柜等，每組柜子里又根據不同用途含有不同元件，如斷路器、隔離開關、接地刀閘、母牌、電缆附件、带電顯示器、操作機構、柜體等等。如果把柜子用在戶外還要外加外殼。

分支箱和高压环网柜的區别

電缆分支箱的主要作用是将電缆分接或轉接。

1）電缆分接。在一条距離比較长的線路上有多根小面積電缆往往会造成電缆使用浪費，于是在出線到用電負荷中，往往使用主干大電缆出線，然後在接近負荷的时候，使用電缆分支箱将主干電缆分成若干小面積電缆，由小面積電缆接入負荷。这樣的接線方式廣泛用于城市電网中的路燈等供電、小用戶供電。

2）電缆轉接。在一条比較长的線路上，電缆的长度無法滿足線路的要求，那就必須使用電缆接头或者電缆轉接箱，通常短距離时候采用電缆中间接头，但線路比較长的时候，根據經验在1000M以上的電缆線路上，如果電缆中间有多中间接头，为了确保安全，会在其中考慮電缆分支箱進行轉接。

3）分支箱廣泛用于戶外，随着技術的進步，現在带開關的電缆分支箱也不斷增加，而城市電缆往往都采用双回路供電方式，于是有人直接把带開關的分支箱稱为戶外高压环网柜，但目前这樣的高压环网柜大部分無法實現配网自動化，不过已經廠家推出可以配网自動化的戶外高压环网柜了。这也使得電缆分支箱和高压环网柜的界限開始模糊了。

高压环网柜主要是为为實現双回路或多回路供電，以提高供電的可靠性。目前先進的高压环网柜可以做到配网自動化，實現遠距離操作。

高压环网柜的保護裝置

环网柜微機保護裝置國內外同行多年應用經验基礎上，結合國內綜合自動化系統的實際特點，開發研制的集保護、監視、控制、通信等多种功能于一體的電力自動化高新技術産品，是構成智能化開關柜的理想電器單元。該産品內置一个由二十多个标準保護程序構成的保護庫，具有对一次設備電压電流模拟量和開關量的完整強大的采集功能（電流测量通过保護CT實現）。

由于环网柜承受高压，故要一款保護裝置要保護环网柜。环网柜使用微機保護裝置越来越盛行，由于环网柜體積小，且造價低廉，故需有一款性價比較高且實用的微機保護裝置。

一般的高压环网柜，內部具有負荷開關+操作機構，带電顯示器，絕緣子，電流互感器，電压互感器，真空斷路器，接地開關，避雷器，熔斷器，隔離開關，電缆故障指示器，電動操作機構，機械聯鎖，柜內照明燈，電磁鎖等。

高压环网柜是将一組高压開關設備安裝在钢闆金屬柜內或制成拼裝的间隔式环网供電單元的一組電气設備。环形网柜的核心部分采用負载開關和熔斷器。本實用新型結構簡單，體積小，價格低廉，提高了電源參數和性能，供電安全。廣泛應用于城市居民區、高层建築、大型公共建築、工礦企業等負荷中心配電站和箱式变電站。
