高压真空斷路器操作機構該如何維護及機構的改

機械故障是造成高压真空斷路器故障的主要原因，真空斷路器的工作機理是産品機械故障的多發區。據某集团公司直屬電网高压開關事故統計，33%的事故是由于操作機構未打開造成的，均为10kV開關。在輸電和調试过程中，其他電压等級斷路器也存在拒開拒關現象；統計數據顯示，全年拒開障礙物的3次也在10kV真空斷路器上。由此可見，高压斷路器操動機構的故障在整个高压開關故障中占很大比例。

因此，必須加強对10kV開關機構，特别是操作機構跳閘裝置的維護和管理。为此，我们对事故高發機型的真空斷路器操作機構進行了現场解體试验。通过有针对性的试验結果和对機械結構的失效分析，对真空斷路器操動機構在發生事故时的維護和結構提出了有针对性的改進方案。相關實验及改進方案如下：1。高压真空斷路器檢查流程：对運行中發生事故，在傳動和试验中被拒的真空斷路器進行了機械特性和機構分解檢查。選用10kV戶內高压真空斷路器（配專用彈簧儲能操動機構）。

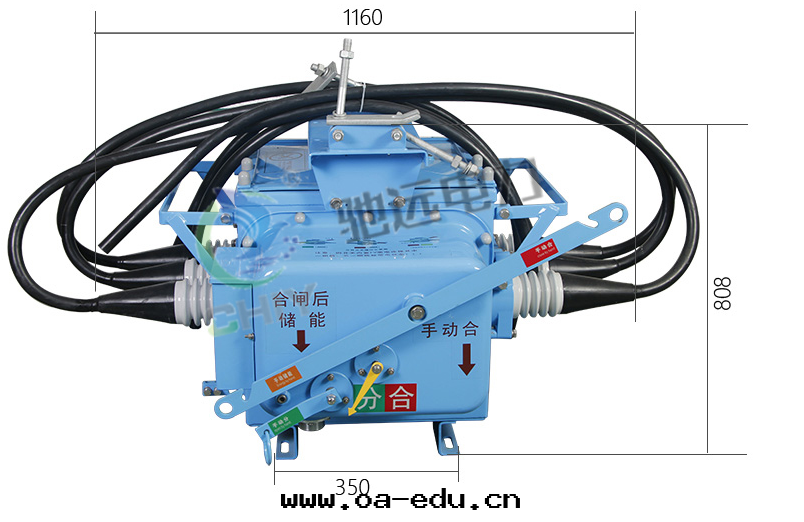

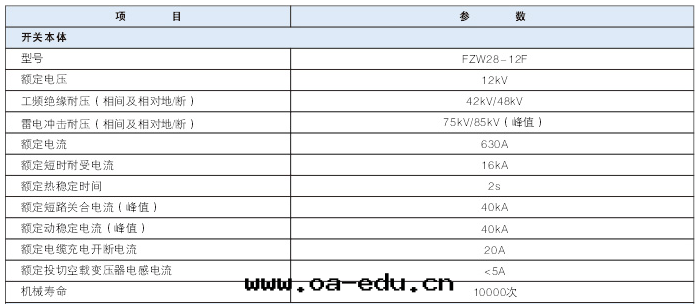

它的一些技術參數如下：

關閉时间：≤75 ms；

開放时间：≤65 ms；

開關線圈額定電压/電流：DC220V/1A；

过流釋放：5A；

超級冲程：4±1毫米；

接觸距離：11±1mm；

平均閉合速度(6mm)为0.9±0.3m/s；

平均開口速度(6mm)为1.1±0.2m/s；

開閉線圈采用直流螺線管線圈。

当進行開啟时间试验时，当加入80%≤100%額定電压时，会出現跳閘或延遲動作現象，在试验總數中發生的概率約为10%。

第二，實验分析及对策：t‘=T1-T2=4.193-1=3.193(S)t0=0.065 sΔt=t’-t0=3.128(S)型中间t≤斷路器實際開關时间，t0/斷路器正常最大開關时间，Δt≤斷路器延遲運行时间，具體數據分析如下：

1、当機構發出開關信号时，跳閘信号從跳閘電压闆發送到斷路器觸點(I-DL)的電流通过时间。結合对DL型空觸點操作时间的分析比較，該斷路器的延时約为3。1與正常行程比較。通过对該機構的拆卸、测试和分析，發現閘闆線圈雖然移動了铁心，但由于"脆性脫扣"，不能立即進入跳閘元件，而是在铁芯吸附一段时间後才從制動器上取下制動器，甚至不打開閘闆。

2.機構各部分的檢查(可視)，機構本身沒有异常現象，但從結構分析来看，開關彈簧從主軸到变速器到開關導電杆的整个切換过程需要經过五軸銷的轉動，旋轉摩擦消耗了大量的切換功，從而降低了傳動效率；

3.觀察到一些開口線圈靠近閘闆制動器，如果沒有足夠的加速度脈冲，則導致磁芯的空距較小，跳閘元件不松開。

4.由于沒有对有關部件進行静态测量，考慮到傳動裝置調整不当和幾何誤差大，也是造成傳動效率低、機構被拒的一个重要因素，通过试验分析得出了相應的解決辦法如下：

主要研究結果如下：(1)考慮到直流電磁铁起動吸力小的缺點，为了改善彈簧的開啟工作，增加開口铁心的冲擊力；同时，为了配合二次回路的選擇，抗跳变繼電器的選擇和考慮電源電压的波動，为了防止開關線圈上的压降过低，開路線圈(參數：DC 220 V，電阻小于175Ω，電流小于1)。用直流220 V、電阻88Ω、電流2的電磁直流線圈代替5A)。5A.

(2)再次進行開合低压動作试验。

(3)对彈簧關閉機構和閘門機構進行分解和檢修，檢查各部分的间隙、按鈕的深度、緊固各部分的螺釘、向每个旋轉部件添加潤滑油等。通过对高压真空斷路器的故障分析及相關解決方案，可以看出，在带制動彈簧的真空開關工作機構中，雖然操作機構在切換过程中所做的工作量不大，但其主要能量僅消耗在跳閘機構上，但适合斷路器的可靠動作，並考慮到國內彈簧機構的現狀。斷路器的跳閘機構在滿足設計要求的同时應留有足夠的裕度，並可采用安裝两套脫扣器的方式，以保證機構的可靠跳閘。在使用和維護方面，不适合實現某些廠家提倡的长周期、高频率維修甚至無維護承諾，而應及时進行日常維護和循环項目維護，以防止因機構卡住或調整不当而導致斷路器拒動現象。
